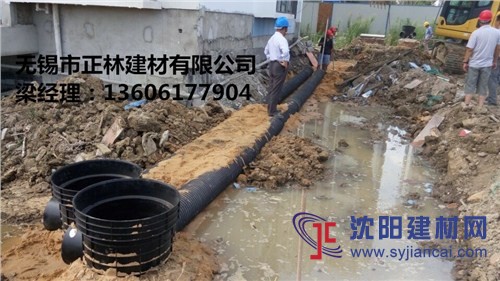

| 扬州室外排水检查井 |
|
|
|
|
|
点击看大图
|
| 商店名称： |
无锡市正林建材有限公司 |
| 商品类型： |
其他未分类 |
| 商品价格： |
元 |
品牌名称： |
依道丰、锦程、金鹏 |
| 商品产地： |
江苏 |
有 效 期： |
长期有效 |
| 点击次数： |
641 |
发布时间： |
2017年9月11日 |
  |
|
|
|
|
|
|
|
| 1、塑料检查井 塑料检查井分为小区用检查井和市政用检查井，工程应用中应根据检查井的安装位置，确定相应的检查井规格。2、井座 2.1 污水检查井应设流槽，流槽设计具体要求：污水检查井流槽顶宜与0.85倍大管管径处相平，雨水及合流制检查井流槽顶可与0.5倍大管管径处相平。流槽顶部宽度宜满足检修要求。 2.2 雨水检查井要不要设沉泥室，各地做法不一，有的地区小区内检查井均不设沉泥室；有的地区，凡雨水检查井均设沉泥室，这是砖砌检查井的做法；对塑料排水检查井，因其井筒口径小，不便常规清通。故规定在道路的雨水口下的井座必须设置沉泥室，以使道路上的杂物、较大颗粒沉于此泥室。 2.3本条对直通井座选择作出了规定。内容摘自现行国家标准《建筑给水排水设计规范》GB50015和《室外排水设计规范》GB50014的规定。在建筑小区内，除非干管排向市政检查井的管段较长外，一般检查井之间间距很密，采用直通井更方便连接。 2.4 起始检查井，即接户管上游第一个检查井，如排出管与接户管在起始检查井处为管顶平接，则一般采用90o弯头之类的井座；如排出管与接户管在起始井处管底标高之差大于或等于规定的临界值时，起始检查井井座选用直立弯头。 2.5 规定了排出管与接户管相接的检查井井座的选择。图5.1.8-1和5.1.8-2均为排出管与接户管管底标高之差小于0.3m条件下的选用井座，如果排出管与接户管在相接检查井处落差较大时，则接户管应接到检查井的井筒上。 2.6井座与埋地排水管道连接承口型式是由埋地塑料排水管道管材决定的，一般是由管材的价格因素决定的。目前工程采用的外径系列的埋地塑料排水管管材有：de100～160的埋地管，一般选择PVC—U平壁实壁管；de200～450的埋地管，一般选择PVC—U双壁波纹管或平壁结构壁管；大于de450的埋地管，一般选择PE双壁波纹管或平壁结构壁管。3、井筒 3.1井座与井筒连接一般有三种连接方式：①井筒直径在de315及其以下时，可粘接连接，粘接连接只适用于平壁实壁管和平壁结构壁管（多孔管）。井口的承口型式为承插型，不用橡胶圈而用胶粘剂粘接。②井筒直径在de315及其以下时，也可用带窝槽承口的橡胶圈密封，其井筒也只适用于平壁实壁管和平壁结构壁管。③井筒直径在de315及其以上时，可用带窝槽和不带窝槽承口的橡胶圈密封，其井筒只适用于平壁结构壁管和双壁波纹管。 井座与井筒的各种连接方式除了管材的价格因素外，井筒的承压强度也是重要因素。
4、井盖选用 4.1绿化带内de315及其以下的井盖，采用硬聚氯乙烯井盖，硬聚氯乙烯井盖又根据井筒的管材选用不同形式的密封井盖。但绿化带内也有可能设置de450及以上的检查井时，则采用普通道路上的检查井盖，可不作混凝土基础。PVC-U材质的井盖，抗低温性能差，在寒冷地带应改用HDPE、改性PVC或聚合物基复合材料的井盖。室外相当冷月平均相当低气温-10℃的规定，依据PVC-U材质在低于-10℃时，具有脆性的弱点而确定的。 在道路上的检查井井盖则应选用有防护盖座的井盖，防止车载直接作用于井筒上，在道路上选井盖，还要根据道路通过车辆的性质，选用不同等级的井盖。 4.2由于在污水检查井上所有硬聚氯乙烯的井盖均具有密封性能，对于有防护盖座的井盖其密封性能，采用内盖方式防止污水管道内的有害有毒气体散发到外界，影响环境卫生。寒冷地区，内盖还能起排水管道保温的作用。由于污水管道按0.5～0.6的充满度设计，不会因为有内盖而形成“气塞”和“气阻”，污水管道内的气体通过建筑通气管道系统，散发到屋顶以上大气中去，也通过建筑通气管道，大气补充至排水管道中。5、连接管件选用 5.1检查井连接管件是塑料排水检查井应用中不可缺少的元件。为适应管道连接时变角、变坡、变径等需要，本规程附录C中列出的管件系常用的，各企业可根据工程中应用需要，开发更多的方便施工的管件。 5.2提供了建筑排出管有多根排入检查井时采取的连接方式。图5.5.2系有条件的：①排出管与接户管管底标高差0.3m，这是设计规范中的规定，只要落差大于或等于0.3m时，不受接管的角度限制；如果小于0.3m时，就应采用管顶平接。②管径限制，只适用于排出管小于或等于de110管径。排出管管径大了，建议接入井座上；如果排出多根大管径时，建议按安装规范连接方式连接。 5.3本条对汇合管件的应用作出了规定。汇合管件适用于建筑周围狭窄地带，各类管线多，埋深浅，排出管多以及不便于设置检查井的场合。由于汇合主管为de160，且排出管de110在管顶平接，顺水三通汇入，故水力条件良好。即便有堵塞问题，采用引伸地面的清扫口进行清通。 5.4规定了井筒马鞍接头设置的要求。 井筒上可以在任何标高、任何方位根据汇入管的管径现场开孔，加装一个马鞍接头，但相当主要的是安装规范的参数。如果汇入管与流出管管底标高差小于安装规范的临界值，则汇入管应与井座的排出管管顶平接，临界值是井座排出管的管底至井座连接井筒的承口长度，加上附加接头管底至附加接头安装高度。由于各企业的产口有差异，还应按产品样本的尺寸确定。
5.5本条规定的目的是防止回填土沉降而造成的下曳力对井筒的破坏，安装规范通过对产品管材轴向测压经整理所得。
