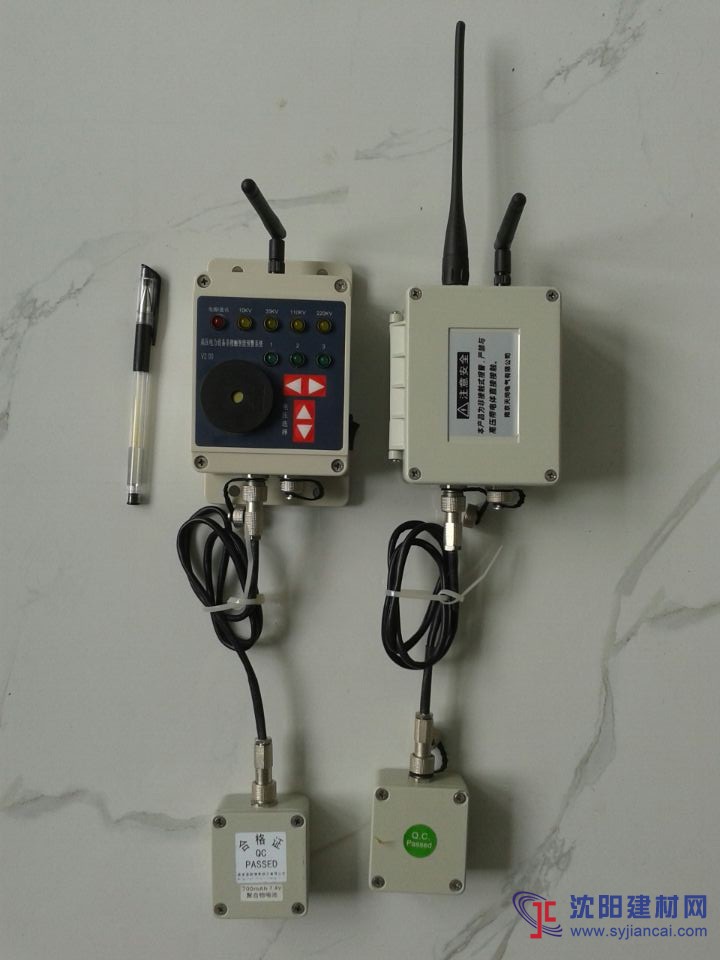

| YJM-52/53型高压电力设备非接触智能预警系统 |
|
|
|
|
|
点击看大图
|
| 商店名称： |
www.njtianshang.com |
| 商品类型： |
安全帽 |
| 商品价格： |
元 |
品牌名称： |
时安达 |
| 商品产地： |
江苏南京 |
有 效 期： |
7-30天有效 |
| 点击次数： |
957 |
发布时间： |
2017年9月11日 |
  |
|
|
|
|
|
|
|
| 简介
高压电力设备非接触智能预警系统（以下简称：智能预警系统）是根据作业车辆在超越高压电力设备规定安全范围作业时在非接触状态下的一种智能预警警示系统。此智能预警系统分为两个模块，即发送模块（发射端）及接收模块（接收端），通过2.4G无线方式传输数据，无障碍情况下数据通讯传输距离可达200米以上，可满足现场距离的需求。发送模块（发射端）、接收模块（接收端）可采用本地电源供电(12V～24V)及电池供电，其中电池供电为选配，本地电源可正常供给时不需安装，本使用手册中针对YJM-52及YJM-53两个型号，其中YJM-53增加了无源开关量输出及485输出端口，485接口支持MODBUS协议可方便的接入自控系统中。
工作原理
智能预警系统将接收到的监测信号进行前端分析处理，取出50HZ工频信号，经过数字滤波排除干扰信号，分析其信号强度，当达到预设值时发出无线报警信号给接收端，接收端在接收到该信号后报警，提示用户设备已接近强电，请注意危险。预警系统只对220V以上工频50HZ-60HZ的电压预警，电路通过数字滤波抗干扰，稳定可靠。特别注意：智能预警系统不对直流、高频、静电预警，该设备主要用于对检测架空线下施工的作业车辆预警的系统，检测的电压可根据需要通过接收端人机界面设置。
性能指标
电池
发送端及接收端都可采用本地供电并配有700mAh聚合物充电电池（注：电池为选配不在标准配置中），正常为本地12V-24V电源供电，充电电池在正常供电情况下为浮充状态，浮充电流很小，当出现电源故障时由锂充电电池供电，保证正常工作，并在电源不稳定时提供可靠工作电源，此电池可根据需要安装，如使用本电源较稳定是不用安装的，如需测试时使用电池则较为方便。
电池充电器
电池充电器可同时充两节YJM-5X系列充电电池，有专用的充电芯片控制充电电路，实现智能充电，一般充满电时间约为3.5小时，充电器为选配附件。
无线报警信号传输距离
无障碍的情况下通讯距离可达200米以上，如在有障碍较密闭的空间或有屏蔽的情况下传输距离会有所缩短，具体情况要视现场而定。
发送端报警距离
由于报警距离与电压有一定函数关系，电压越高其在空间某点产生的工频电场强度越大，通过对其电压的设定及内部采用不同的处理网络设定相应的报警距离，报警距离符合《国家电网电力安全工作规程（线路部分）》规定，安装时注意天线的角度、方向、是否有屏蔽物等。由于输电线路周围的工频电场强度与线路运行电压、线路参数（包括导线直径、分裂导线数、分裂间距）、塔型结构有关，多回路输电线路同塔架设或平行架设时，输电线路周围的工频电场强度还与其相序排列有关，在其它条件不变的情况下工频电场强度与距离存在一定的函数关系，现场的实际情况虽较复杂，但作业车辆是边线作业且对于最下面的一根线，因此情况又可以简化，实际上通过现场各种环境的测试，对于同一电压设定三种不同的灵敏度“3”、“2”、“1”，其中“3”的灵敏度最小对应报警距离近，“2”的灵敏度较高对应报警距离较远，“1”的灵敏度最高对应报警距离远，三种灵敏度用于微调同一电压不同的报警距离，灵敏度的选择请看电压等级选择方法部分。
支持电压等级
目前支持的电压等级为10KV、35KV、110KV、220KV，如有特殊需要也要定制支持330KV及500KV的产品。
工作温度
发送端-35℃-70℃（室外工作），接收端-20℃-60℃（在操作室内工作）
湿度
发送端为铝防水盒已做了防尘、防水处理，防护等级IP65，应保证发送端设备密封及定期进行检查。
|
|
|
|
|
|
