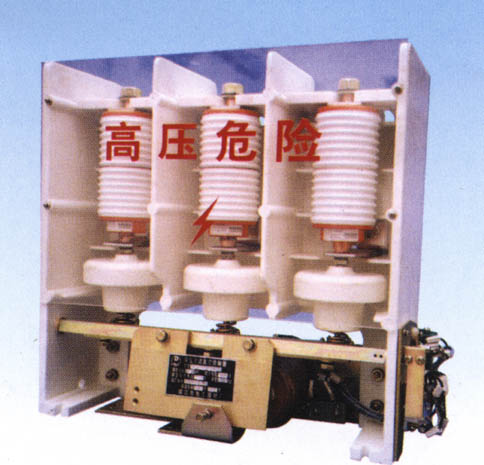

 概述JCZ5-12(7.2)J(D)系列交流高压真空接触器，系三相交流户内控制电器设备，适用于额定电压12KV及以下电压等级，额定工作电流以630A及以下的电力系统，用在高压用电设备进行控制和频繁操作，也可用于FC回路。真空接触器配有电磁操作机构，从其保持方式可分为两类：一类是带电保持，通过保持线圈带电实现长时间合闸，失电即分闸，主要用于电容器回路。另一类是机械保持，通过机械锁扣装置来实现长时间合闸，分闸时，分闸线圈得电动作，使机构分闸，主要用于电机控制。二、主要技术参数序号 名称 单位 参 数 JCZ5-7.2 JCZ5-12 1 额定电压 kV 7.2 12 2 额定电流 A 400 400,630 3 额定关合电流(有效值) A 4000 4000 4 额定最大分断电流 A 3200 3200 5 1分钟工频耐受电压 kV 32 42 6 雷电冲击耐受电压 kV 60 75 7 额定短时耐受电流 kA 4 4 8 额定峰值耐受电流 kA 10 10 9 额定操动电压(交直流） V 110 220 10 合闸线圈吸合电流（直流） A 3 6 11 保持线圈保持电流（直流） A 0.32 0.16 12 分闸线圈脱扣电流（直流） A 2.5 1.3 13 额定操作频率 次/h 300 14 机械寿命 次 3×106 15 电寿命 AC-3条件下 次 25×104 AC-3条件下 1×105 |
