诚招保温代理加盟商---苏州陶华,苏州陶华建筑节能材料有限公司_保温、隔热材料_供求信息

关键字：足浴桶吸音板太阳能环氧树脂环氧地坪固化剂钢结构防水涂料更多..

北京建材网广州建材网
上海建材网更多城市

东北地区

沈阳建材网哈尔滨建材网长春建材网内蒙古建材网

华北地区

北京建材网天津建材网石家庄建材网太原建材网

华东地区

上海建材网济南建材网杭州建材网南京建材网合肥建材网
福州建材网南昌建材网

华中地区

郑州建材网武汉建材网长沙建材网

西北地区

西安建材网西宁建材网兰州建材网新疆建材网宁夏建材网

西南地区

重庆建材网成都建材网贵阳建材网昆明建材网西藏建材网

华南地区

广州建材网南宁建材网海口建材网

国际站

丝路建材网

当前位置：建材网首页 > 供求信息 > 保温、隔热材料 > 诚招保温代理加盟商---苏州陶华

诚招保温代理加盟商---苏州陶华

商店名称：

苏州陶华建筑节能材料有限公司

信息类型：

保温、隔热材料

发布时间：

2017年9月11日

有效时间：

长期有效

点击次数：

1410

详情信息

一、EPS-XPS外墙外保温系统产品介绍

EPS/XPS外墙外保温系统具有优越的保温隔热性能、良好的抗水性能及抗压、抗冲击性能，能有效解决墙体的龟裂和渗漏水问题。该系统冬季能避免产生热桥，大大减少室内热能通过外墙损失；夏季能大大减少由阳光辐射外墙而传导至室内的热能，进而使暖气、空调的能耗下降。该系统自重轻、节能效果明显，可减少能源消耗、保护主结构，还能延长建筑物的寿命。是广大房地产开发商，保温节能建筑设计和建筑施工单位首选的保温隔热体系。

二、EPS-XPS外墙外保温系统技术性能指标

参照《中华人民共和国建筑工业行业标准》JG149-2003

1、粘结胶浆的性能指标

试验项目		性能指标
拉伸粘结强度/Mpa （与水泥砂浆）	厚强度	≥0.6
拉伸粘结强度/Mpa （与水泥砂浆）	耐水	≥0.4
拉伸粘结强度/Mpa （与膨胀聚苯板）	厚强度	≥0.10，破坏界面在膨胀聚苯板上
拉伸粘结强度/Mpa （与膨胀聚苯板）	耐水	≥0.10，破坏界面在膨胀聚苯板上
可操作时间/h		1.5～4.0

2、聚苯板的主要性能

试验项目	性能指标
导热系数/W(m·k)	≤0.041
表观密度/(kg/m³)	18.0～22.0
垂直于板方向的抗拉强度/Mpa	≥0.10
尺寸稳定性/%	≤0.30

2、挤塑聚苯乙烯泡沫板技术性能指标

试验项目	单位	测试标准	FM150	FM250	FM300	FM350
压缩强度	Kpa	GB8813	≥150	≥250	≥300	≥350
表观密度	Kg/ m³	GB6343	25-30	25-35	30-38	33-42
导热系数	W/m.K	GB3399	≤0.30	≤0.30	≤0.30	≤0.30
尺寸变化率	±%	GB8811	﹤2.0	﹤2.0	﹤2.0	﹤2.0
水蒸汽渗透系数	Ng/Pa·m·s	QB/T2411	﹤2	﹤2	﹤2	﹤2
吸水率	Vo1%	GB8810	﹤2.0	﹤2.0	﹤2.0	﹤2.0
氧指数	%	GB2406	≥26
烟尖高度	mm	GB/T8626	﹤150

3、抹面胶浆的性能指标

试验项目		性能指标
拉伸粘结强度/Mpa （与剂塑板）	厚强度	≥0.10，破坏界面在膨胀聚苯板上
	耐水	≥0.10，破坏界面在膨胀聚苯板上
	耐冻融	≥0.10，破坏界面在膨胀聚苯板上
柔韧性	抗压强度/抗折强度（水泥基）	≤3.0
柔韧性	开裂应变（非水泥基）%	≥1.5
可操作时间/h		1.5～4.0

4、耐碱玻纤网格布主要性能指标

实验项目	性能指标
单位面积质量/（g/㎡）	≥130
耐碱断裂强力（经、纬向）/N/50mm	≥750
耐碱断裂强力保留率（经、纬向）/%	≥50
断裂应变（经、纬向）/%	≤5.0

5、EPS锚固件主要技术性能指标

试验项目	性能指标
单个锚栓抗拉承载力标准值/KN	≥0.30
单个锚栓对系统传热增加值/W/(㎡·k)	≤0.004

5、XPS锚固件主要技术性能指标

试验项目	性能指标
单个锚栓抗拉承载力标准值/KN	≥0.30
单个锚栓对系统传热增加值/W/(㎡·k)	≥0.004

6、薄抹灰外墙外保温系统的主要性能指标

试验项目		性能指标
吸水量/（ g/㎡），浸水24小时		≤500
抗冲击强度/J	普通型（P型）	≥3.0
	坚强型（Q型）	≥10.0
抗风压值/kpa		不小于工程项目的风荷载设计值
耐冻融		表面无裂纹、空鼓、起泡、剥离现场
水蒸气湿流程度/g/(㎡.h)		≥0.85
不透水性		试样防护层内侧无水渗透
耐候性		表面无裂纹、粉化，剥离现象

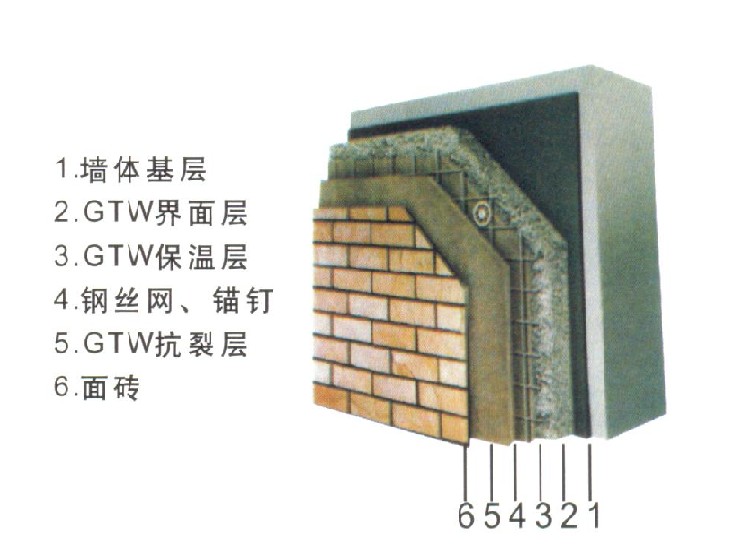

三、EPS、XPS外墙外保温施工方法

（一）、施工前准备工作:

基层墙体必须清洁干净，使墙体表面没有油、浮尘、污垢、脱模剂、风化物、涂料、蜡、防水剂、潮气、霜泥土等污染物或其他妨碍粘结的材料，墙体表面无凸出物，施工时应清洁平整。

（二）、EPS-XPS板的粘结:

通常采用点粘发用不锈钢抹子，沿聚苯板或挤塑板的周边涂抹配制好的粘结砂浆，其宽度为50mm，厚10 mm。当采用标准尺寸聚苯板或挤塑板板时，应在板的中间部分均匀布置8个点，每个点直径为100 mm，厚10 mm，中心距200 mm。聚苯板或挤塑板应自下而是哪个沿水平方向横向铺贴，每排板应错缝排列，表面有不平整处打磨找平，板缝超过2 mm时用板条塞实后打磨。

（三）、铺设网格布:

用不锈钢抹刀在聚苯板或挤塑板表面均匀涂抹一层面积大于一块玻纤网的抹面砂浆，厚度为1.6 mm，立即将玻纤网压入湿的抹面砂浆，找平布得有网线外露。网格布应自上而下沿外墙一圈一圈铺贴，所以标准网之间必须有65 mm的重叠搭接。若为瓷砖饰面，在打磨塞缝之后进行网格布的铺设，然后再进行锚固件加固处理。

（四）、外饰面的施工:

涂料饰面，应首先检查是否有抹子刻痕，网格布是否完全埋入，对达布到涂料涂刷要求的部分应进行细部处理厚在施工。瓷砖饰面在铺贴网格布胶浆稍干硬至可以碰触时即可用瓷砖粘结剂进行粘结。

四、其它注意事项
A．施工中各专业工种应紧密配合，合理安排工序，严禁颠倒工序作业。
B．对抹完聚合物砂浆的保温墙体，不宜随意开洞，如确实需要，应在墙体保护达到设计强度后，方可进行，安装物件后应立即修补恢复原状。
C．夏季施工，应适当安排作业时间，尽量避开日光暴晒时段。
D．拌混合物砂浆宜用电动搅拌器，用毕清理。施工完成后应防止重物撞击墙面。
