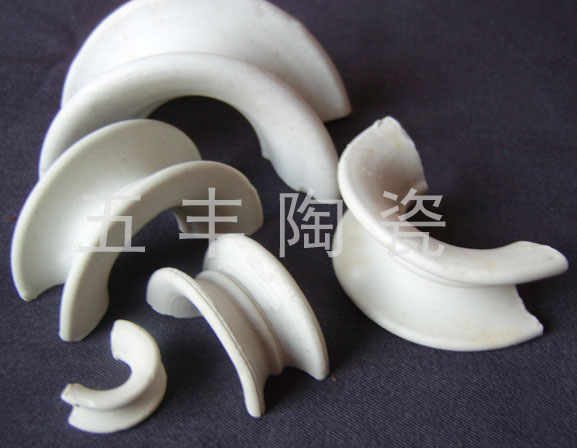

 陶瓷矩鞍环(Ceramic intalox Rings)
产品简介：
陶瓷矩鞍环属于陶瓷填料的一种型号，矩鞍环填料是一种具有沟槽半圆形结构的敞开性填料，这种结构可以减少填料之间的互相遮蔽，增大了空隙率，从而提高了传质表面的有效利用率，并具有良好的流体分布性能。陶瓷矩鞍环填料两端的弧形面改为矩形面，且两面大小不等，即成为矩鞍填料。矩鞍填料堆积时不会套叠，液体分布较均匀。矩鞍填料一般采用瓷质材料制成，其性能优于拉西环。目前，国内绝大多数应用瓷拉西环的场合，均已被瓷矩鞍填料所取代。
产品特点：
陶瓷矩鞍环填料床层具有较大的空隙率，床层内多为圆弧形液体通道，减少了气体通过床层的阻力，也使液体向下流动时的径向扩散系数减小。
陶瓷矩鞍环RTO由于其具有高的密度和优异的耐酸耐热性能，并且能耐除氢氟酸以外的各种无机酸、有机酸及有机溶剂腐蚀。陶瓷矩鞍环的形状介于环形与鞍形之间，因而兼有两者之优点。这种结构有利于液体分布和增加民气体通道。广泛应用于热交换器中。矩鞍环采用连续挤出的工艺进行加工，与同种材质的拉西环填料相比，具有通量大、压降低、效率高等优点。矩鞍环比鲍尔环阻力小、通量大、效率高、填料强度和刚性较好，是目前应用最广的一种散堆填料。
适用范围：
陶瓷矩鞍环根据其不同性能主要应用于二个领：一个应用于石油化工行业；另一种应用于环境领域如RTO装置中。陶瓷矩鞍环可用于化工、冶金、煤气、止痒等行业的干燥塔、吸收塔、冷却塔、洗涤塔、再生塔等。
物理性能
|
尺寸(inch) |
3/8'' |
1/2' |
5/8'' |
3/4'' |
1'' |
1.5'' |
2'' |
3'' |
|
宽度(mm) |
10 |
13 |
16 |
19 |
25 |
38 |
50 |
76 |
|
高度(mm) |
8 |
10 |
12 |
14 |
19 |
30 |
40 |
57 |
|
长度(mm) |
16 |
20 |
24 |
28 |
38 |
60 |
80 |
114 |
|
厚度(mm) |
2 |
2.5 |
2.5 |
3 |
4 |
4.5 |
5.5 |
9 |
|
个/m3 |
1560K |
610K |
269K |
146K |
59K |
19680 |
8243 |
2400 |
|
备注 |
K represents 1000 pieces |
|
堆比重(kg/m3) |
900 |
780 |
700 |
670 |
650 |
580 |
550 |
530 |
|
空隙率(%) |
63 |
68 |
71 |
75 |
77 |
80 |
79 |
75 |
|
比表面积(m2/m3) |
825 |
647 |
535 |
350 |
254 |
180 |
120 |
91 |
|
毛比重(g/cm3) |
2.25~2.35 |
|
吸水率(%) |
<0.3 |
|
耐酸性(%) |
>99.6 |
|
最大操作温度 |
1100℃ |
|
显气孔性(%) |
<1 |
|
莫氏硬度(scale) |
>6.5 | |
