昆山胜达数控机床附件有限公司供应工程钢铝拖链,外型美观,结构合理,重量轻,长度可任意自行调整。
拖链的特点和用途
1、 拖链适合使用在往复运动的场合,能够对内置的电缆、油管、气管、水管等起到牵引和保护作用。
2、 拖链上下每节都能打开,便于安装和维修运动时无噪音、耐磨,可高速运动。
3、 工程塑料拖链已被广泛用于数控机床、电子设备、石材机械、玻璃机械、门窗机械、注塑机械、机械手、起重运输设备、自动化仓储设备等领域。
拖链的结构
1、 拖链外形似坦克链。由众多单元链节组成,链节之间转动自如。
2、 相同系列的拖链产品,拖链内高、外高、节距相同。但弯曲半径R可有不同的选择。
3、 单元链节由左右链板和上下支撑杆组成。拖链每节都能打开拆装方便,打开上下支撑杆即可放置电线、油管、气管、水管。也可按用户要求提供分隔片将线管类进行分隔。
4、 拖链材质与价位,备用国产,进口两种同价位的材料供用户选购。

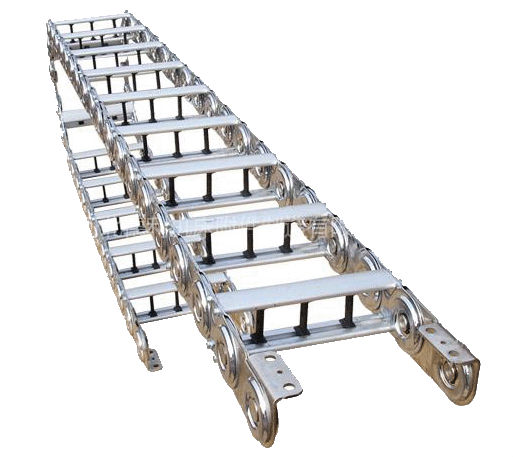

钢制拖链介绍
TL系钢制拖链的主体是由链扳(优质钢板镀铬)支撑扳(挤拉铝合金)轴销(合金钢)等部件组成,使电缆或橡胶管与拖链之间不产生相对运动,不产生扭曲变形,链扳经镀铬处理外形效果新颖结构合理,灵巧强度高,钢性好不变形,安装方便,使用可靠,易拆装,尤其是采用高强度耐磨材料,合金铜为轴销,提高了产品的耐磨强度,弯曲更灵活,阻力更小,降低了噪音,从而可保证长时间使用不变形,不下垂。
拖链可适应最大移动速度40米/分。
2.拖链在最大移动速度时,噪声声压级不大于68分贝。
3.拖链安全使用寿命不小于1 00万次(往复)。
钢制拖链规格
有45、65、95、125、180、225、250型,拖链宽度可按用户要求定做,弯曲半径从50-800之间。有三种支撑板的形式。(1)当拖链需承载较大管、缆负荷时、应选用高强度支撑板——整块式(2)当管缆的管接头尺寸大于支撑板内腔孔径或须经常拆装、维修等时。可选用支撑板——分开式(3)安装管缆的规格品种较多时,可选用支撑板——框架式
工程钢制拖链
用途和特点
(1)适合于使用在往复运动的场合,能够对内置的电缆、油管、气管、水管等起到牵引和保护的作用。
(2)钢制拖链的每一节都能打开,便于安装和维修。运动时噪音低、耐磨,可高速运动。
(3)钢制拖链已被广泛应用于数控机床、电子设备、石材机械、玻璃机械、门窗机械、注塑机、机械手、超重运输设备、 |
