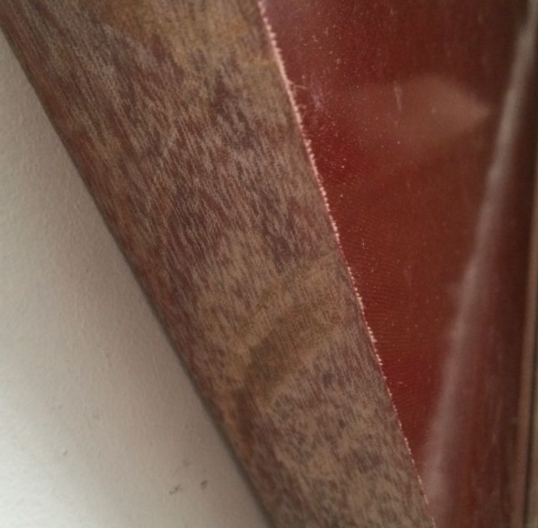

 PFCC201酚醛棉布层压板
执行标准：IEC60893-3-4：2003 GB/T1303.6-2009
耐温等级：E级
颜 色：本色（浅棕色）
特 性：机械强度较高，电性能低。类似于NEMA标准的C板、DIN标准HGW2082板、3025板、F850板。
用 途：机械用。适于作机械、电器设备绝缘结构零部件。
厚 度：0.8～50mm
标称尺寸：1020×2040mm；1220×2470mm
PFCC202酚醛棉布层压板
执行标准：IEC60893-3-4：2003 GB/T1303.6-2009
耐温等级：E级
颜 色：本色（浅棕色）
特 性：电性能优于PFCC201板。类似于NEMA标准的CE板、DIN标准HGW2082.5板、3027板、F851板。
用 途：机械、电气用。适于作机械、电器设备绝缘结构零部件。
厚 度：0.8～50mm
标称尺寸：1020×2040mm；1220×2470mm
PFCC203酚醛棉布层压板
执行标准：IEC60893-3-4：2003 GB/T1303.6-2009
耐温等级：E级
颜 色：本色（浅棕色）
特 性：机械强度高，电性能低，加工性好。类似于NEMA标准的L板、DIN标准HGW2083板、3026板、F852板。
用 途：机械用。适于作机械、电器设备绝缘结构零部件。
厚 度：0.8～50mm
标称尺寸：1020×2040mm；1220×2470mm
PFCC204酚醛棉布层压板
执行标准：IEC60893-3-4：2003 GB/T1303.6-2009
耐温等级：E级
颜 色：本色（浅棕色）
特 性：机械强度高，电性能优于PFCC202板，可作精加工。类似于NEMA标准的LE板、DIN标准HGW2083.5板、3028板、F853板。
用 途：机械、电气用。适于作机械、电器设备精细绝缘结构零部件。
厚 度：0.8～50mm
标称尺寸：1020×2040mm；1220×2470mm
PFCC305酚醛棉布层压板
执行标准：IEC60893-3-4：2003 GB/T1303.6-2009
耐温等级：E级
颜 色：本色（浅棕色）
特 性：机械强度高，电性能优于其他酚醛棉布板，可作更精细加工。
用 途：机械、电气用。适于作机械、电器设备精细绝缘结构零部件。
厚 度：0.8～50mm
标称尺寸：1020×2040mm；1220×2470mm；1020×1220mm
产品应用：
1. PFCC201 ：机械用（粗布），电气性能较低
2. PFCC202 ：机械及电气用（粗布），电气性能较PFCC201好
3. PFCC203 ：机械用（细布），加工性好，电气性能较低
4. PFCC204 ：机械及电气用，加工性好（细布），电气性能较PFCC203好。适合作小零部件用
5. PFCC305 ：机械和电气用（超细布），用于高精度机加工
产品技术指标
项目 单位 型号
PFCC201 PFCC202 PFCC203 PFCC204 PFCC305
垂直层向弯曲强度 纵向 ≥ MPa — — — — —
横向 ≥ 100 90 110 100 125
平行层向冲击强度
(简支梁法) 常态时 ≥ kJ/m2 8.8 7.8 7.0 6.0 6.0
E-48/50 — — — — —
粘合强度 常态时 ≥ N （3600） （3600） （3200） （3200） （3200）
D-48/50 — — — — —
垂直层向电气强度
(于90±2℃变压器油中,板厚1mm) ≥ kV/mm 0.82 5.10 0.82 6.30 1.72
平行层向击穿电压
(于90±2℃变压器油中) 常态 ≥ kV 1 20 1 20 1
D-48/50 — — — — —
相对介电常数(1MHz) 常态时 ≤ — — — — — —
D-24/23 — — — — —
介质损耗因数（1MHz） 常态时 ≤ — — — — — —
D-24/23 — — — — —
浸水后绝缘电阻(D-24/23) ≥ W 1×106 5×107 1×106 5×107 1×106
密度 g/cm3 (1.30-1.40)
吸水性
(D-24/23,板厚1.5mm) ≤ mg 218 144 218 144 218
吸水率(板厚1.6mm) ≤ % — — — — —
颜色 — 本色
执行标准 — IEC60893-3-4GB/T1303.6
|
