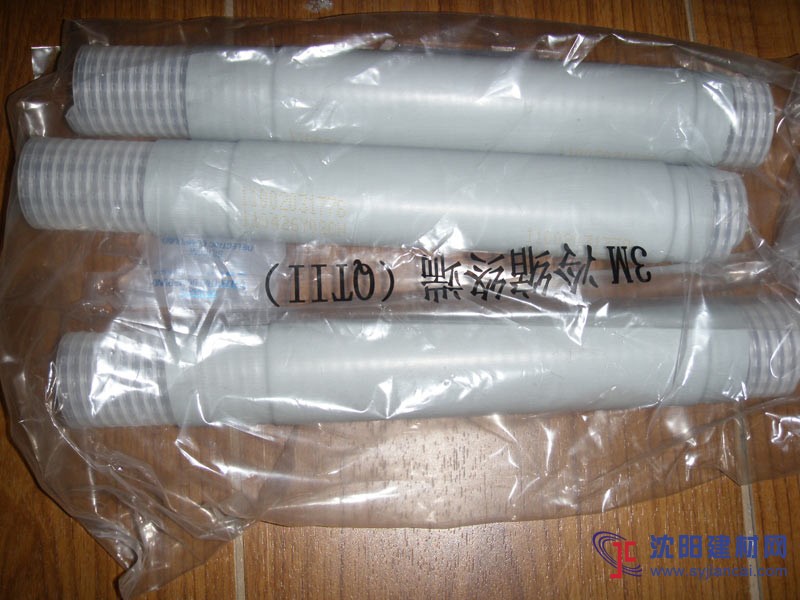

● 6KV、8.7KV、10KV、15KV的3M冷缩电缆终端通用8.7/15KV的。 ● 安装便利 采用3M独特冷缩技术,安装时无需特殊培训,也不必费力地推,动火和使用特殊工具,您要做的只是轻轻抽取芯绳 每套终端独立包装,均配有安装说明书 ● 适用广泛 一种型号使用多种电缆线径 单体式紧凑设计,缩短空间距离 ● 适用广泛 使用硅酸胶材料,抗电痕及耐腐蚀性极强,电性能优异,使用寿命长。 采用橡胶弹性体材料,紧密贴附电缆本体,防潮并且与电缆同"呼吸"。 高介电常数应力控制,降低表面电应力。 冷缩技术的优点:安装无需动用明火,安全可靠。安装无需专用工具和特殊培训,简便快捷。对电缆本体产生径向压力,与电缆同“呼吸”,密封防水性能良好,确保长期可靠运行。 ● 冷缩式单芯橡胶绝缘电缆终端选型表 电压等级 户内 户外 型号 导体截面(MM2) 主绝缘外径(MM2) 型号 导体截面(MM2) 主绝缘外径(MM2) 8.7/15KV 5623K 25-70 14.2-22.1 5633K 35-70 16.3-22.9 5624K 95-240 19.8-33.0 5635K 95-240 21.3-33.8 5625K 300-630 27.7-45.7 5636K 300-500 27.9-41.9 ● 冷缩式三芯橡胶绝缘电缆终端选型表 电压等级 户内 户外 型号 导体截面(MM2) 主绝缘外径(MM2) 型号 导体截面(MM2) 主绝缘外径(MM2) 8.7/15KV 5623PST-G 25-70 14.2-22.1 5601PST-G 35-70 16.3-22.9 5624PST-G1 95-150 19.8-33.0 5602PST-G1 95-150 21.3-33.8 5624PST-G2 185-300 19.8-33.0 5602PST-G2 185-240 21.3-33.8 5625PST-G 300-500 27.7-45.7 5603PST-G 300-500 27.9-41.9 注:G1,G2仅为三叉手套的规格不同。 注: 电缆绝缘外径为选型的最终决定因素,导体截面仅作参考。 |
