皮带输送机介绍:皮带输送机也叫带式输送机或胶带输送机,是组成有节奏的流水作业线所不可缺少的经济型物流输送设备。皮带机按其输送能力可分为重型皮带机如矿用皮带输送机,轻型皮带机如用在电子塑料,食品轻工,化工医药等行业。皮带输送机具有输送能力强,输送距离远,结构简单易于维护,能方便地实行程序化控制和自动化操作。运用输送带的连续或间歇运动来输送100KG以下的物品或粉状、颗状物品,其运行高速、平稳,噪音低,并可以上下坡传送。
皮带输送机的特点: 皮带机可输送的物料种类繁多,既可输送各种散料,也可输送各种纸箱、包装袋等单件重量不大的件货,用途广泛。结构形式多样,有槽型皮带机、平型皮带机、爬坡皮带机、侧倾皮带机、转弯皮带机等多种形式,输送带上还可增设推板、侧挡板、裙边等附件、 能满足各种工艺要求。输送带有橡胶、帆布、PVC、PU等多种材质,除用于普通物料的输送外,还可满足耐油、耐腐蚀、防静电等有特殊要求物料的输送。 采用专用的食品级输送带,可满足食品、制药、日用化工等行业的要求。
输送平稳,物料与输送带间没有相对运动,能够避免对输送物的损坏。 与其它输送机相比噪音较小,适合于工作环境要求比较安静的场合。 结构简单、便于维护;能耗较小,使用成本低。
■ 大倾角挡边皮带输送机 一、产品概况
DDJ大倾角波状挡边带式输送机在我国是一种新型输送机,近年来发展很快,被广泛用于煤炭、化工、电力、建材、冶金、轻工、粮食港口、船舶等行业,用于输送散状物料,如沙子、碎石、原煤、粮食、盐糖等物料。除具有带式输送机的优点外,特别运用于提升高度大的场合。该机输送量大,可防止物料散落。输送距离短,占地面积小,工艺布置方便,可缩小基建规模,降低工程造价等。在德国、英国、日本、北欧等国已大量生产并被广泛应用。
二、结构及输送原理
大倾角挡边带式输送机是在平形橡胶输送带两侧,增加不同高度的可弯曲伸缩的橡胶波形立式“裙边”,带体中间具有一定强度和弹性的“T”形或“C”形橡胶横隔板。使物料在一个匣形的容器中进行输送。在输送倾角小于40度时,使用“T”形横隔板,倾角大40度时,使用“C”形横隔板,倾角最大可达90度。此机按带宽(mm)可分轻型(300~500)、中型(650~1000)和重型(1200以上)三种规格。
三、特点
该机与其它输送机相比具有如下特点:
胶带两侧有波状挡边,胶带向上载荷截面积增大,提高了输送量,并可防止物料散落。
■ 伸缩式皮带输送机 一种具有伸缩性能,运送距离可在一定范围内随意调整的皮带输送机。该机通过同一条输送带完成调距输送作业,其输送距离的改变是依靠固定机架和伸缩机架相对移动而实现的,当伸缩机架伸出或缩回时,输送机的传输长度L即可随之改变,该机结构紧凑,控制灵活,具有灵活连续的可调性,且输送带面平滑无障,正反向运转可随时变换。
■ QD型皮带输送机 QDA型皮带输送机是为适用于输送废水处理厂产生的拦截栅渣、污泥脱水后的泥饼或工业生产过程产生的各种废物而设计的一种专用轻型输送设备,该设备结构简便实用,安装维修方便,运转成本低,输送量大,在长度上基本不受限制。
QDB型装载输送机是把输送机送来的物料直接对汽车装载。行走轮围绕回转支撑可在60 °范围内行走。
技术参数:
Data 参数
型号 Model 整机功率 (KW) Total Power 处理量 (m3/h) Capacity 带宽(mm) Belt Width QD-400 1.1-3 18-30 400 QD-500 1.1-3 30-50 500 QD-650 1.1-3 50-80 650 QD-800 1.5-4 75-120 800
■ NS系列曲面绞接皮带输送机 NS系列曲面绞接皮带输送机水平部分用来收集产品,倾斜部分将收集到的产品传输到粉碎机、包装系统或其他设备。 该系列高度、坡度以及水平部分与倾斜部分的角度均可调节。标准皮带结构采用光滑的PUR,叶片高度30mm,间距400mm。NC系列皮带输送机与上面设备有同样的特性,只是水平部分和倾斜部分的角度是固定的。
可用分离器:
在皮带输送机上可安装一系列的分离器将产品与料头分离。SS、SR和SRD系列的螺旋式、滚子式和双滚子式分离器都是可以调节的,适于将注塑件与料头分离,它们是由皮带传输系统驱动的。
■ 移动转向式皮带输送机 该机是一种移动转向式皮带输送机,主要用于平房仓作业,该机主要由输送部分,转向部分和行走部分组成。其中特点如下:
1、旋转角度大,输送高度高,输送距离长,用一台TDSZ.50转向皮带输送机基本上可以将跨度30m的平房仓一次装足,装粮高度可以达到6m。 2、能原地转向,可以将粮堆堆的较为平整,从而减少了堆仓作业中输送机的拖动和装粮后平仓的劳动强度。 3、可以自动升降,随粮堆的升高而抬高机身,从而减少了粮食下落时的自动分机,并减少输送机工作对环境的粉尘污染,改善了工作条件,并有利于粮食的安全储藏。 4、输送机的升降采用液压驱动,升降平稳可靠。 5、该机结构简单,维修方便,运转安全可靠。
TDSZ.50转向式皮带输送机主要适用于大、中型粮食仓库的进仓作业。
■ TD75型皮带输送机 TD系列皮带输送机,具有输送距离长,生产效率高,结构简单,经济实用,操作简便,便于维修等特点。广泛应用于矿山.化工热电.水泥.粮食加工等行业。是进行粉状.粒状.块状物料(如石子.沙土.煤炭粮食等)输送的通用性生产设备。驱动方式分:电动滚筒,齿轮箱输送机.摆线针轮输送机及三角槽轮四种。
TD75型皮带输送机输送量选型表
托滚型式承载 |
输送速度m/s |
输送胶带宽度B(mm) |
500 |
650 |
800 |
1000 |
1200 |
1400 |
输送量(m?/h) |
槽
型
托
滚 |
0.8 |
52 |
87 |
* |
* |
* |
* |
1. |
64 |
109 |
185 |
289 |
436 |
593 |
1.25 |
81 |
137 |
232 |
362 |
545 |
742 |
1.6 |
104 |
176 |
296 |
464 |
698 |
950 |
2. |
126 |
214 |
364 |
568 |
856 |
1165 |
2.5 |
154 |
260 |
442 |
688 |
1037 |
1412 |
■ 管道式皮带输送机 管道式皮带输送机(简称:PC),在中国国内也称为:管状带式输送机,从70年代开始由普通带式输送机发展到管道式皮带输送机(PC),而这一技术最早是在日本采用。管道式皮带输送机(PC)有普通皮带运输机所不具有的优点:
1. 可在水平平面和竖直平面拐弯,也可同时在水平平面和竖直平面拐弯.水平方向最大弯折角度达90度。最小弯曲半径为管径的300倍。
2. 采用管式皮带运输机后可省去普通皮带机改变方向用的转载房以及其转载处的相应机构,降低设备的投资。
3. 由于采用了管状,托辊组结构与同能力的普通皮带机相比较特别紧凑。可设计成大坡角的输送机。
4. 运输过程中对环境的污染小。管式皮带机基本上是密封物料运行,并可省去建皮带运输机廊道的费用.防止在运送物料过程中污染环境,防止所运输的物科遭受雨水或风吹。
5. 回程皮带也可设计成输送物料。所耗功率与普通带式输送机类似。与同宽度皮带的槽形普通皮带运输机相比较;是普遍皮带运输机的50~70%。
6. 特别适合于大长度陡峭、转弯的复杂地形布置,具有较好的经济性和实用性;最适用于地理位置和地形复杂的电厂,港口和矿山使用;
7. 对运输对环境具有污染性的物料如;煤炭、水泥、焦炭等具有十分重要的意义。
技术参数:
管径(mm) |
断面积75%( m2) |
带速(m/min) |
搬运量(m3/Hr) |
最大块度(mm) |
普通输送机对应宽度(m) |
150 |
0.0134 |
100 |
80 |
50×100 |
300-450 |
200 |
0.0233 |
120 |
167 |
70×140 |
500-600 |
250 |
0.0413 |
150 |
372 |
90×170 |
600-750 |
300 |
0.056 |
160 |
541 |
100×210 |
750-900 |
350 |
0.066 |
180 |
717 |
120×250 |
900-1050 |
400 |
0.108 |
180 |
1168 |
140×280 |
1050-1200 |
500 |
0.157 |
200 |
1893 |
170×350 |
1200-1500 |
600 |
0.214 |
200 |
2571 |
210×420 |
1500-1800 |
700 |
0.283 |
220 |
3737 |
240×490 |
1800-2000 |
850 |
0.39 |
250 |
5857 |
300×350 |
2000-2400 |
■ TS型皮带式输送机 带式输送机的应用比较广泛。它可输送粉粒料、块料及成包的物料。带式输送机不仅可以水平方向的输送,也可按一定倾斜角度向上输送。带式输送机输送能力强,运输距离长,操作方便,看管工作量小,噪音小,在整机长内的任何地方都可以装料或卸料。
技术参数
带宽
带宽 |
带速m/s |
0.8 |
1 |
1.25 |
1.6 |
2.0 |
300 |
23 |
28 |
35 |
|
|
400 |
40 |
50 |
63 |
|
|
500 |
63 |
80 |
100 |
125 |
|
650 |
|
130 |
165 |
210 |
|
800 |
|
200 |
250 |
320 |
400 |
1000 |
|
315 |
390 |
500 |
630 |
1200 |
|
450 |
570 |
730 |
910 |
1400 |
|
620 |
770 |
990 |
1230 |

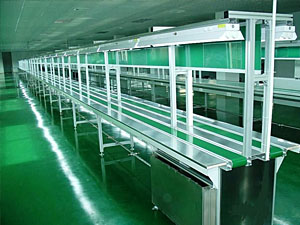

■ XY-F1皮带输送机 为喷码机专门设计制造高速度、高精度和高质量的传送带。其主机架材采用不锈钢,传送皮带采用进口食品级无毒皮带,适合重量较轻的各种包装物品的传送。 适用范围 玻璃瓶、塑料瓶、金属罐、塑料袋、纸盒、纸袋、纸箱、标签等 用途 用于输送玻璃瓶、塑料瓶、金属罐、塑料袋、纸盒、纸袋、纸箱、标签等,便于喷码机或激光机进行喷印、喷刻生产日期、批号、防伪标记、图案等。 技术参数 型号 XY-F1 输送速度 0—40米/分钟 电源 220V 电机 减速马达 功率 120W 调速方式 电子无级调速 定位方式 两边可调档板 皮带宽度 200mm 机架尺寸 1500×300×750 mm ■ 水平皮带输送机 结构特点: 具有结构简单,价格便宜,输送平稳,噪声低的特点。 适用场所: 适用于大多规则和不规则物品的输送,如:箱装.袋装.散件.小件.颗粒粉料。在皮带机两侧配以工作台,可作为电子仪表装配,食品包装配线。 高级功能: 由继电器,光电开关,PLC系统实现自动控制。 ■ 34型高速皮带输送机 使用34mm铝合金型材支架,皮带传送、驱动。适用于高速搬送场合,噪音小。定速:45.5~113m/min变速:3.0~126m/min幅宽: 100mm~500mm搬送能力: max约10kg 标准仕様( g位 mm) 皮带幅(公称) 100 150 200 250 300 350 400 500 C 幅 140 190 240 290 340 390 440 540 C L 1,000 1,500 2,000 2,500 3,000 ■ 冲压型皮带输送机 该产品主要用于冲床上下来的小物件的传送,通过马达带动皮带传动,皮带选用荷兰进口PVC输送带,厚度可根据传送的物件来定,马达用东炜庭小型调速电机,可调速,铝合金作为机架,用特制开模的铝合金头尾部来固定头尾轮的传动,整体机身达到了铝合金一体化的效果,美观、耐用、轻巧。 ■ 平皮带输送机 平皮带输送机具有带式输送机的一般结构和特性,一般适用于形状不规则,重量较轻的物体输送,比如邮包、衣服、纸制品、塑料制品等。皮带输送机由驱动张紧装置、皮带线体和电器控制装置组成。驱动张紧装置包括电机(马达)、齿轮输送机、电机链轮、驱动链条、主动滚筒链轮、主动滚筒、从动滚筒、改向滚筒、张紧架、动力箱、链罩组成;皮带线体包括工作皮带、承托滚(或承托板)、护边、支架、地脚(或脚轮)、护栏(可选);简单的电器控制功能有启动、停止、急停、变频调速等。皮带输送机输送平稳,物料与输送带间没有相对运动,能够避免对输送物的损坏;与其它输送机相比噪音较小,适合于工作环境要求比较安静的场合。皮带输送机可以制作得很长,40m以内的传送距离可以只用一套动力装置驱动;皮带带宽一般在200mm~1200mm之间,(最大输送物体的宽度×120%);工人站立操作的工作面一般为850mm高。 ■ TDSZ系列转向皮带输送机 该机是一种移动转向式皮带输送机,主要用于平房仓的散粮进仓作业,该机主要由输送部分、转向部分和行走部分组成。其主要特点如下: 1.旋转角度大,输送高度高,输送距离长,用一台TDSZ.50转向皮带输送机基本上可以将跨度 30m的平房仓一次装足,装粮高度可以达到6.5m。 2.能原地转向,可以将粮堆堆的较为平整,从而减少堆仓作业中输送机的拖动和装粮后平仓的劳动强度。 3.可以自动升降,随粮堆的升高而抬高机身,从而减少粮食下落时的自动分级,并减少输送机工作时对环境的粉尘污染,有利于粮食的安全储藏。 4.输送机的升降采用电动驱动,升降平稳可靠。 5.该机结构简单,维修方便,运转安全可靠。 TDSZ.50转向皮带输送机主要适用于大、中型粮食仓库的进仓作业。 ■ YSJ型皮带输送机 用途 YSJ型皮带输送机适用于栅渣的输送及其它松散物料的输送,可与格栅除污机、带式压滤机等配套使用。 结构特点 YSJ型皮带输送机,由输送带、驱动滚筒、涨紧装置、槽型托辊、灰承托辊、刮板、机架等组成,输送物料在电动滚筒驱动下被送至卸料端,依靠刮板刮落垃圾箱中。 输送带采用硫化接头,不影响清扫,且防止带芯腐蚀,使用寿命长。 电动滚筒采用油冷式,结构紧凑,重量轻。 上托辊采用槽型托辊,使物料传送稳定可靠。 采用螺杆式涨紧装置,调节输送带张力及距离。 ■ DSY移动式皮带输送机 移动式皮带输送机主要用于装缷地点经常变换的场所,短途输送及装缷散装物料或成件物品的理想设备,具有工效高,使用方便,机动性好等特点。技术参数:
型号 |
参数 |
DSY500 |
DSY650 |
拉紧行程(mm) |
300 |
300 |
标准长度(m) |
8 |
10 |
12 |
15 |
18 |
8 |
10 |
12 |
15 |
18 |
提升最大高度(m) |
3 |
4.5 |
6 |
7 |
8 |
3 |
4.5 |
6 |
7 |
8 |
传动功率(kw) |
2.2 |
2.2 |
3 |
3 |
4 |
3 |
3 |
4 |
4 |
5.5 |
■ 180度皮带转弯输送机 皮带式转弯输送机能够调整输送方向,有效利用生产场地,合理安排操作流程,提高工作效率。该机运行平稳,输送物在通过该机过程中可保持其相对位置。广泛应用于食品、电子、仪表、化工、印刷,以及其它各领域. 机体框架材质:碳钢喷塑、碳钢喷漆、不锈钢。 皮 带 材 质 :防静电或符合FDA食品级,2mm--5.2mm厚PVC材质。 转 弯 角 度 :30--180度。 中心线线速度:0--50m/min,可根据要求达到100m/min。 ■ TDSG系列皮带输送机 应用范围:
TDSG系列固定密闭式胶带输送机主要由抛料罩、驱动部分、喂入部分及标准节四部分组成,适用于散粮和小颗粒粮食的水平输送或小角度倾斜输送,可以一台或几台串联使用。
结构特点:
1、输送机墙板采用优质钢板折边制成,具有结构紧凑,外形美观,工节布置灵活。 2、采用三托辊结构,输送能力和输送距离大,动力消耗小,无噪音。 3、采用阻燃防静电花纹胶带,胶带运行平稳、可靠、不跑偏、不散料。 4、加盖后可实现全封闭,能够防雨、防尘、防污染。 5、驱动装置合理可靠,15KW以上采用液力联轴器,同时装有测速传感器,跑偏开关,限位开关等各种保护装置。 6、采用螺旋张紧机构,输送机尾部有犁形清扫器,防止碎粮。
|
