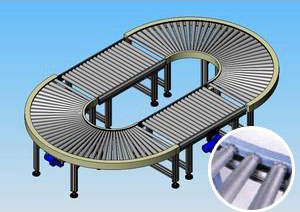

辊道输送机介绍:辊道输送机是利用辊子的转动来输送成件物品的输送机。它可沿水平或曲线路径进行输送,其结构简单。安装、使用、维护方便,对不规则的物品可放在托盘或者托板上进行输送。 ■ ○带辊道输送机 “○”带辊道输送机是由轻型塑料传动轴,通过特制的“○”形带驱动辊子来输送物品的。 “○”带辊道输送机的主要特点有: 可积放,并且积放压力小; 速度快,效率高; 低功耗; 结构简单,噪声低; 拼接方便. “○”带辊道输送机主要应用于需要积放,物品单件重量不超过30kg(如手提箱、纸箱、周转箱、托盘等物品)的场合。在分拣系统、包装线,自动化流水线中得到广泛应用。 该类机型并常见有 45度 60度 90度转弯机。 常见规格参数如下: 宽度 300-1000mm 长度 单元长度500-3000mm,可无限拼接 辊筒直径 50mm 速度 5m/min-30m/min,调速范围1:3 电机功率 0.37-0.75kw
■ Z型伸缩式辊道输送机 Z型伸缩式辊道输送机设计先进,使用灵活,因而受到用户的欢迎,是轻型输送设备中佼佼者。 ZR-01型辊道输送机,每单元由8只辊子组成,每一个单元都可独立使用,也可多个单元联接使用,安装方便。 ZR-02型辊道输送机伸缩自如,一个单元最长与最短比可以达到3倍。 ZR-03型辊道输送机可灵活改变输送方向,最大时可以大雨80%。 R-04形为动力式,采用电动辊子驱动,使用更方便、更省力。 ■ 单链辊道输送机 性能特点: 该型号输送机具有输送能力强,运送物量大,输送灵活等特点,可以实现多品种货物合流与分流的要求。辊筒由一根环型链条驱动,链条在特制导轨中运行,具有安装方便, 噪音低的特点。 技术参数:
型号 |
JH-001 |
驱动方式 |
链条驱动 08B/08A/10A |
辊子直径 |
ф38/ф50 ф60/76/89 |
辊子宽度 |
100-1500 |
辊子间隔 |
75-100-150-200 |
机架尺寸 |
120x30x3 150x40x4 180x50x5 |
机长 |
1000-20000 |
机宽 |
辊子宽+1305 |
机高 |
450-2000 |
输送速度 |
max35/min |
电机容量 |
0.1 0.2 0.4 0.75 1.5 2.2 | ■ DL/SL/LJ型辊道输送机 滚筒由一根环型链条或环型链串联驱动,链条在特别导轨中运行,具有安装方便、噪音低的特点。DL型单链环形驱动、SL型环形串联驱动、LJ型环形单链驱动。 滚筒规格:¢38、¢50、¢60、¢75、¢89mm 滚筒间距:标准档75、100、150、200mm,非标档:根据实际确定; 输送速度:最大20m/min; 输送长度:最大12m 功率:0.18、0.37、0.55、0.75、1.1、1.5、2.2KW; 输送能力:与辊筒规格有关 ■ 双层双链辊道输送机 特点: 本90°动力转弯辊道机主要用于非直接接触类食品、电子产品等的流水线输送作业. 技术参数:
电机 |
SEWR37DT80K40.55Kwn=56 |
适用电源 |
~220△/380YV50Hz |
电机链轮规格 |
08B17齿45# |
滚筒规格 |
500(600)有效长,夹角5,管厚1.5 |
滚筒材质 |
S304 |
滚筒链轮规格 |
08B14齿超高分子 |
轴承 |
日本NSK |
连接螺栓 |
S304 |
支架材质 |
碳钢 | ■ DL单链辊道输送机 辊筒由一根环型链条驱动,链条在特制导轨中运行,具有安装方便, 噪音低的特点。 技术参数 1 型式:DL□-□*□ 2 驱动方式:单链环形驱动(06A\08A\10A\12A) 3 辊筒规格:直径38/50/60/76/89 (参照LR-01、LR-02辊筒) 4 辊筒间距:标准档75 100 150 200 非标准档:根据实际确定 5 输送速度:max 20m/min 6 输送长度:max 6m(06A链条)12m08A16m10A20m12A 7 功率(kw):0.2 0.4 0.75 1.5 8 承载(kg/m):2006A10008A50010A 注:1 图中仅是标准型式,型号说明DL直径-链号*齿数,选购时可依据实际情况设计。 2 机架型材,辊筒材质等可根据需要选定。 ■ M磨擦带辊道输送机 技术参数 1 型式:M□ 2 驱动方式:“V”带或平摩擦带(带宽50mm) 3 辊筒规格:直径38/50/60 4 辊筒间距:标准档75 100 150 5 输送速度:max 30m/min 6 输送长度:max 12m 7 功率(kw):0.2 0.4 0.75 8 输送能力:max 50kg/m 注:1 图中仅是标准型式,型号说明M-直径。 2 机架型材,辊筒材质等可根据需要选定。 3 磨擦带可以是平磨擦带也可以是三角带(弯道采用三角带或(0)带。 ■ 多通道直角转弯辊道输送机 一种多通道直角转弯辊道输送机,它具有多组输送辊道,各输送辊道连接交错处设有转向辊道段,在该转向辊道段的辊道框架平面上均距安装有若干转轴,在各转轴上间错均布固定有若干子母辊轮,同时在转向辊道段的末端部上方安装有活动挡条,在活动挡条上安装有活动辊轮。本实用新型集直线输送和直角转弯输送为一体,结构简单、紧凑,占地面积小,转弯输送灵活、平稳可靠,效率高。 ■ S型辊道输送机 特点: 占地面积小,伸缩自如;方向易变,可灵活改变输送方向,最大时可达到180度; S型辊道输送机,每单元由8只辊筒组成,每一个单元都可独立使有,也可多个单 元联接使用,安装方便; S型辊道输送机伸缩自如,一个单元最长与最短状态之比可达到3倍; S型辊道输送机可灵活改变输送方向,最大时可以大于180度; S型辊道输送机为动力式,采用电动辊子驱动,使用更方便、更省力. 技术参数: 名称及型号 S-01 S-02 S-03 S-04 辊筒直径 38 50 38 50 38 50 38 50 单元最小长度 330 330 330 330 单元最大长度 1000 1000 1000 1000 最大辊距 125 125 125 125 最低高度 400 400 400 400 单元最大承载 25 25 25 25 ■ S伸缩式辊道输送机 它是利用可伸展的组件做机架的输送机。 性能特点: 1、占用面积小,伸缩自如,单元最长与最短比为3倍。 2、方向易变,可灵活改变输送方向,最大时可达到180度。 3、输送载体多样,输送载体可以是辊筒,也可以是滚轮。 4、配以电动辊筒或微型电机驱动可以更方便、更省力。 ■ W弯道辊道输送机 W弯道辊道输送机 弯道辊筒输送机采用锥辊做载体,可以平稳的将物品随弯道输送。驱动方式有单链驱动、双链驱动、环型“0”带或“V”型及“0”+直线轴驱动四种. 技术参数 1 型式:W□-R□ 2 驱动方式:单链驱动(W1型)双链驱动(W2型)“O”或“V”带驱动(W3型) 3 辊筒规格:参照ZR、LZR辊筒 4 辊筒间距:标准档75 100 150 5 输送速度:max 25m/min(W1型) 20m/min(W2型) 30m/min(W3型) 6 输送角度:45°60°90° 7 功率(kw):0.2 0.4 8 输送能力:与辊筒规格有关 ■ GDSS辊道输送机 GDSS辊道输送机是利用辊子的转动来实现对烟箱的输送。它可沿水平或曲线路径进行输送,其结构简单。安装、使用、维护方便,对不规则的物品可放在托盘或者托板上进行输送。 GDSS辊道输送机机架及支撑采用组合式铝型材结构,联接稳固牢靠,轻巧美观。 ■ CLTRB型转弯辊道输送机 动力转弯、锥辊传送 该型运送平稳,可实行180°转弯传送 参数表:
型号 |
CLTRB |
驱动方式 |
链条驱动(A) |
辊子尺寸 外径x壁厚x轴径 |
76x4x20 |
辊子宽度 |
300-1,200 |
辊子间隔 |
75.100.150 |
机架尺寸 |
120x30x3.2 |
链轮 |
08Ax11Ts |
机宽 |
辊子宽+90 |
机高 |
450-1,000 |
输送速度 (M/min) |
Max150 |
电机容量 Kw |
0.1 0.4 0.75 1.5 |
电源 |
AC380V三相 | |
