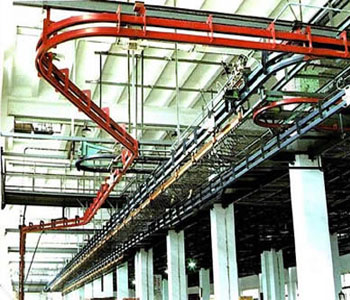

 悬挂输送机介绍：悬挂输送机(输送机械)是一种常用的连续输送设备,广泛应用于连续地在厂内输送各种成件物品和装在容器或包内的散装物料,也可在各个工业部门的流水线中用来在各工序间输送工件,完成各种工艺过程,实现输送和工艺作业的综合机械化。其结构主要由牵引链条、滑架、吊具、架空轨道、驱动装置、张紧装置各安全装置等组成。
悬挂输送机的特点：
悬挂输送机是在空间连续输送物料的设备，物料装在专用箱体或支架上沿预定轨道运行。
线体可在空间上下坡和转弯，布局方式自用灵活，占地面积小。应用于机械、汽车、电子、家用电器、轻工、食品、化工等行业大批量流水生产作业中。
单机输送能力大，可采用很长的线体实现跨厂房输送。
结构简单，可靠性高，能在各种恶劣环境下使用。
造价低，耗能少，维护费用低，可大大减少使用成本。
■ WWJ宽推杆积放式悬挂输送机
WWJ宽推杆积放式悬挂输送机是一种结构新颖、功能独特的双层轨道三维空间闭环连续输送系统，是九十年代积放式悬挂输送机的更新换代产品。该输送机从根本上解决了积放小车的传递方式，将原来的两次推压轨传递简化为一次侧推传递，缩短了传递时间，加快了生产节拍。该输送机整机系统采用PLC集中控制和条形码全线自动化跟踪，可以实现物料的连续输送、存储、分检、传递、升降、旋转、推进等功能，从而实现了快节奏、高效率的现代化大规模生产。
应用范围：
该产品适用于自动化程度高、物料种类多、工艺过程复杂、生产节拍紧凑的物料储运过程。现已广泛应用于汽车、交通、轧钢、炼铝等行业。
主要技术指标：
轨道截面：I10及4”/6”凸缘槽钢；
轨道材质及热处理：16Mn淬火HRC28～32；
运行阻力系数：0.011；
牵引链极限拉伸载荷：218/386KN；
运行速度：1～18m/min;
单载载重量：500/1000Kgf；
最大输送频率：240件/h；
系统寄送方式：条形码;
整机系统电控形式：PLC可编程序控制器。
■ XT100普型悬挂输送机
产品参数：
链条节距：t=100mm
链条拉伸载荷：220KN
链条许用拉力:15KN
滑架极限载荷：500kg
滑架许用载荷：250kg
轨道：工12或工14
最小水平回转半径：R317
最小垂直弯曲半径：R2000
产品介绍：
该型号输送机具有良好的空间性，适用范围广，可使工件连续不停运经高温烘道、有害气体区、喷漆室、浸漆前处理、冷冻室等，完成人工难以操作的生产过程，改善工人劳动条件。且本机动力消耗少、维修费用低、经久耐用、噪音低、易操作等特点。是悬挂输送机中常选用的型号。
■ 轻型悬挂输送机
产品参数：
链条节距:t=150mm
单点吊重:8kg
轨道截面尺寸:54×47×3.5
许用张力:250kg
回转半径:R500、600
垂直回转半径:R600
链条速度:V=0.3～15m/min
产品介绍：
适合轻纺、电子工业及吊重轻的工件的传输。优点是：自重轻、耗电量低、造价便宜。
■ QXG轻型悬挂输送机
QXG轻型悬挂输送机 适用于单点吊重在50kg以下的生产作业场所，线体采用方形封闭轨，万向绞接链组合 面成，呈环形封闭状。整线具有结构简单合理，运转平稳、无噪音、能耗节省、维护简单的特点。
在输送工件的过程中，采用空中多点输出送，并可调节其输送速度，十分有利于机械装配等作业，是目前国内企业中使用较多的一种输送产品。结合地面生产线，可组成立体装配线。
适用范围：家电行业、柴油机行业、自行车、摩托车行业、屠宰行业的各类装配、输送作业。
■ 积放式悬挂输送机
积放式悬挂输送机是一种具有起重、运输、合理利用空间和实现科学管理等多功能的柔性贮运设备。它通过线体组合，并配以电控技术，可以组成自动化程度较高的综合笥空间贮运系统。
积放式悬挂输送机的行车轨道是由平行的牵引轨和承载双层复合组成，链条推杆和承载小车通过执行机构的动作，可以相互脱开和咬合运行。全系统采用升降装置，道岔的分流和合流，转轨装置，停止器等，将各种节奏不同的运输线路、贮运仓库、工艺线路联合成一个统一的完全自动化的工程系统。
输送机在传动装置、张紧装置、上下坡段以及电控部份设置了过载和断链保护机构，对人身和设备的安全起到了保障作用。
输送机系统可实现定点或跟踪润滑，也可以采用干膜无油润滑，并可根据用户的不同要求，配以微机控制，实现不同程度的自动化连续生产，以及纳入计算机管理。
积放式悬挂机广泛适用于机械、汽车、冶金、家电、轻工、食品等行业。
■ 单梁悬挂输送机
单梁悬挂输送机是以两根平行的XH标准轨道作为纵轨，在两根纵轨垂直方向悬 挂一根轨道作横梁，其铅垂方向的运动由电动起升设备来完成，这样可在三维空间 内任意停留和移动。它适用于物料的平行移动、输送。 当单梁悬挂输送机悬挂跨度L大于6m，栽荷超过500Kg时，可采用电动摩擦行走装 置驱动。 单梁悬挂输送机的供电方式可采用拖缆式或滑触式。一般情况下首选拖缆
■ XT通用悬挂输送机
XT通用悬挂输送机具有结构轻巧合理，使用安全价格低廉，适用于汽车制造、食品、纺织、橡胶、柴油机、空调器、食品加工等行业的生产流水线。
XT通用悬挂输送机技术参数 输送机规格型号 XT75 XT100 XT150 牵引链条节距P 75 100 150 工字钢轨道高度H 80 100 160 单承载小车承载能力 1250N 2500N 5000N 最小水平转弯半径 R300 R450 R600 最小垂直转弯半径 R1500 R2000 R4500 最大垂直爬坡角度 45° 水平运行阻力系数 0.02 0.015 0.011 链支承小车最大允许间距 750 800 900 链条许用张力 Ⅰ类型工况条件 9KN 15KN 27KN Ⅱ类型工况条件 6KN 10KN 18KN Ⅲ类型工况条件 根据使用情况确定
■ WT型通用式悬挂输送机
WT型通用式悬挂输送机是采用模锻可拆链条牵引，使悬挂的物件沿封闭环路轨道连续运行的输送设备。一套完整的输送系统是由链支撑小车、轨道、牵引链条、回转装置、传动装置和张紧装置等部件组成。各种机械的和电器的保护装置使输送机的运行安全可靠万无一失。
输送机按牵引链条节距划分有3”、4”和6”三种规格。
规格参数：
| 名称规格 |
轨道 |
牵引链条 |
单车承载能力 |
链条需用张力 |
| WT3 |
I8 |
X-348（3") |
100kg |
900kgf |
| WT4 |
I10 |
X-458(4") |
200kg |
1500kgf |
| WT6 |
I16 |
X-678(6") |
600kg |
2700kgf | ■ 双轨五车侧牵引环行悬挂输送机
用于大型物件输送的双轨五车侧牵引环行悬挂输送机。属于物流系统工程输送机技术领域。它由两根环形的H型钢，其中内侧H型钢内安装有两个承载小车，外侧H型钢内顺序装有一个牵引小车和两个承载小车，在H型钢的外围设有供电系统，为驱动电机装置提供可移动电源，牵引小车采用弹簧可调摩擦轮驱动装置。优点：采用双轨五车侧牵引的输送机结构，克服了现有输送机使用中不能转弯的缺陷，扩大了输送机的使用范围，输送系统结构的简化使得安装、操作、维修等方便快捷，安全可靠，且降低了设备制造成本，采用新型先进的摩擦轮驱动装置具有低噪声、节能和环保等优点。
■ 新型6"积方式悬挂输送机
新型6"积放式悬挂输送机是三维空间双层轨道闭环连续输送系统，是普通积放式悬挂输送机的更新换代产品。该输送机系统通过PLC控制，完成物料的自动化输送，存储，分拣，传递，升降，旋转推进等功能，能够实现复杂的生产过程自动化，更有效的组织快节奏，高效率的现代化大规模生产。
该输送机系统使用与自动化程度高，物料种类繁多，工艺过程复杂的物料储运，广泛用于汽车制造，轧钢，炼铝，涂装，工程机械等行业
■ RX装配流水线悬挂输送机
RX 装配流水线悬挂输送机是在空间连续输送物料的设备，用连接件将标准Ω轨道悬挂在钢结构上 , 通过在轨道内运行的配有球铰吊环能自行调整物料重心的滑车 , 物料装在专用箱体或支架上沿预定轨道运行，以实现物料的悬挂、移动和输送。线体可在空间上下坡和转弯，布局方式自用灵活，占地面积小。应用于机械、汽车、电子、家用电器、轻工、食品、化工等行业大批量流水生产作业中。单机输送能力大，可采用很长的线体实现跨厂房输送。结构简单，可靠性高，能在各种恶劣环境下使用。造价低，耗能少，维护费用低，可大大减少使用成本。工作环境温度 -30 ℃～ +80 ℃；滑车运行速度 300m/min 。适用各行业使用的轻型物料搬运、悬挂装置成套输送产品和汽车厂总装线、焊装线及专用设备。
■ XT通用悬挂输送机
通用悬挂输送机是一种空间作业的连续输送机。用于车间内部或各个车间之间工件物品的流水连续输送。在流水连续输送过程中，可以完成对工作的各种工艺作业，并可在苛刻的环境（如高温、有害介质等）下工作，由于它既充分利用空间，又可以与地面的作业配合进行，所以一直被大批量生产的现代化工厂广泛采用，如机械制造、汽车制造、食品、纺织，橡胶以及建材等工业部门。
通用悬挂输送机的特点：
1、具有空间性，可以布置在空间的任何方向、容易适应工艺过程的改变，并可在输送过程中完成一定的工艺操作。
2、可以长距离输送，其范围可以从几米到几千米，当采用多机驱动时可达1KM左右。
3、被输送物品在特征、形状、尺寸（长度由几毫米到几米）和质量（可由不到1kg到800kg）等方面可以是多种多样的。
4、可以固定在厂房的建筑物上，对地面设备的布置及生产工作没有影响或影响很小，因而提高了地面生产面积的经济性。
5、动力消耗小，通用悬挂输送机的运行速度一般0.5m-15m/min。
参数表：
| 输送机型号 |
XT75 |
XT100 |
XT160 |
| 节距（mm) |
76.6 |
100 |
160 |
| 链条 |
可拆链 |
| 链条极限拉力（KN) |
98 |
220 |
400 |
| 链条许用拉力（KN) |
9.8 |
*11-15 |
*22-30 |
| 轨道规格 |
8#工字钢 |
12#工字钢 |
16#工字钢 |
| 单点吊重(Kg) |
300 |
500 |
800 | ■ 80KG开放式轨悬挂输送机
该机采用全开放式轨道，走轮与导轮十字铰链式链条具有运行平稳,检修方便等特点,并具备发盘式，蜗杆式，履带式等多种驱动形式。可方便适用各种线体及用户的设计需要，并可提供不同材质（碳钢或不锈钢）的产品，以满足工艺需要。广泛用于彩管，汽车，邮政等行业的连续运输的自动生产线。
主要技术参数
链条节距：406mm
单吊承载：80kg
均衡梁式吊具最大承载：160kg
链条重量：6kg/m
链条许用拉力：600kgf
链条的破断拉力： 4500kgf
允许工作温度：-20℃～+40℃特殊处理可达200℃
弯轨回转半径：R600mm, R750mm, R1118mm
机械噪声：≤75db
驱动功率：0.75～1.5kw
工作方式：24小时连续运转
■ XT240。50轻型悬挂输送机
XT240(256).50输送机采用双铰接链条,链条中的走轮和导轮可采用粉末冶金轮和轴承轮,采用粉末冶金轮的优点是链条具有自润滑功能,适用于在高温下运行.链条有T=240 、T=256两节规格的节距，用户可根据工艺需要选定。轨道采用80×80×4开口方管。驱动装置选用无级调速电机，调速范围广。张紧装置有弹簧式和重锤式两种可供选择。本机是表面前处理、喷涂、电泳、烘干、屠宰、组装等自动化流水作业线的理想输送设备。
■ 推式悬挂输送机
推式悬挂输送机是一种连续自动的输送分拣邮袋的系统。可实现邮袋的提升、传输、分类、储存、统计和配发等生产流程。92年采用了气动技术，双级同步变频调速驱动，可编程控制，上位机联网，条码扫描输入等多项先进技术，并获得七项国家专利，是目前我国最先进的邮袋处理设备之一。
整机主要技术性能指标：
| 整机生产率： 1100袋/小时 |
链条速度： 0.29米/秒（可调） |
噪音： 小于等于70分贝 |
| 邮袋满载重量： 30公斤/袋 |
出、入轨差错率：小于等于0.1% |
整机使用寿命： 10000小时 | ■ XSJ系列轻型封闭轨悬挂输送机
XSJ系列悬挂输送机产品现有五个品种，分别适用于单点载重在8kg和100kg以内物件作长距离的空间连续运输。利用该产品还能在运输过程中完成清洗、喷涂、烘烤、装配、检测等多种工艺操作。本产品具有结构轻巧、外型美观、运行灵活、噪音小、安装维修方便等特点，因此在机械、电子、轻工、食品等行业中得到广泛应用。
■ 高速线材用悬挂输送机
技术参数：
|
型号 |
单车最大承重 |
运行速度 |
牵引链条 |
链条许用拉力 |
|
m/min |
KN |
|
XTJ-3 |
250 |
1～18 |
X-348 |
9 |
|
XTJ-34 |
250 |
1～18 |
X-458 |
15 |
|
XTJ-43 |
500 |
1～18 |
X-348 |
9 |
|
XTJ-4 |
500 |
1～18 |
X-458 |
15 |
|
XTJ-46 |
500 |
1～18 |
X-678 |
27 |
|
XTJ-64 |
1000 |
1～18 |
X-458 |
15 |
|
XTJ-6 |
1000 |
1～18 |
X-678 |
27 | ■ RX轻轨吊重悬挂输送机
RX轻轨吊重悬挂输送机是在空间连续输送物料的设备，用连接件将标准Ω轨道悬挂在钢结构上 , 通过在轨道内运行的配有球铰吊环能自行调整物料重心的滑车 , 物料装在专用箱体或支架上沿预定轨道运行，以实现物料的悬挂、移动和输送。线体可在空间上下坡和转弯，布局方式自用灵活，占地面积小。应用于机械、汽车、电子、家用电器、轻工、食品、化工等行业大批量流水生产作业中。单机输送能力大，可采用很长的线体实现跨厂房输送。结构简单，可靠性高，能在各种恶劣环境下使用。造价低，耗能少，维护费用低，可大大减少使用成本。工作环境温度 -30 ℃～ +80 ℃；滑车运行速度 300m/min 。适用各行业使用的轻型物料搬运、悬挂装置成套输送产品和汽车厂总装线、焊装线及专用设备。
■ XFJ50封闭轨积放式悬挂输送机
XFJ50封闭轨积放式悬挂输送机适用于质量为100公斤以下物品的运输，其单车承载能力为50公斤。在自行车、电冰箱、洗衣机等轻工行业，在搪瓷陶瓷行业，在电子工业及汽车、拖拉机制造行业的诸多部门得到广泛应用，尤其用于原子能辐照食品、药品、皮毛进行杀菌消毒、防腐保鲜，更显出该机的优越性能。 主要参数 主要参数 链条形式 链条许用张力 链条破断载荷 链条运行速度 单车量在承重 XFT150 双铰链 500kg >500kg 0.55～20m/min 50kg
■ KPK单轨悬挂输送机
KPK单轨悬挂输送机，利用PKP标准组件：直轨、弯轨、V型道岔、十字型道岔等标准组件，根据用户对物料（工件）输送的传递，分配要求，可以组合成环形的，分岔的等多种形式的单轨输送线网络。充分满足对物料输送的使用要求：
KPK单轨悬挂输送机长度，形状不受限制，根据工艺要求灵活配置。
KPK单轨悬挂输送机单车输送量最大可达2000kg。
KPK单轨悬挂输送机按需要可以全线供电，也可以分段供电。
每个运行小车都可以自行驱动，所有小车均为自行输送单元。
可实现工件在各个工位的提升，下降。实现多个工位之间的传递输送。 |
