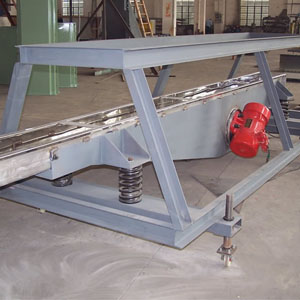

 振动输送机介绍：振动输送机采用电机作为振动源、使物料被抛起同时向前运动，达到输送的目的；机构形式分为开启式、封闭式，输送形式可分为槽式输送或管式输送，电机位置可上、下或侧面装配；该机型结构简单、安装、维修方便、能耗低、无粉尘溢散、噪音低等优点，广泛应用于冶金、煤炭、建材、化工、食品等行业中的粉状及颗粒状物料输送。
振动输送机 vibrating conveyor
利用激振器使料槽振动，从而使槽内物料沿一定方向滑行或抛移的连续输送机械。分弹性连杆式、电磁式和惯性式三种。
①弹性连杆式。由偏心轴、连杆、连杆端部弹簧和料槽等组成。偏心轴旋转使连杆端部作往复运动，激起料槽作定向振动。促使槽内物料不断地向前移动。一般采用低频率、大振幅或中等频率与中等振幅。
②电磁式。由铁芯、线圈、衔铁和料槽等组成。整流后的电流通过线圈时，产生周期变化的电磁吸力，激起料槽产生振动。一般采用高频率、小振幅。
③惯性式。由偏心块、主轴、料槽等组成，偏心块旋转时产生的离心惯性力激起料槽振动。一般采用中等频率和振幅。
■ SZF型惯性振动热料输送机
1、用途
SZF型惯性振动热料输送机是一种兼有锁风功能长距离输送设备。该机适用于输送各种中等块度以正反散粒状物料及水平输送（≤500℃）高温高磨耗物料，如烘干热矿渣、水泥熟料等。最适用于水泥立窑窑下，做料封出料机。
SZF型惯性振动输送机采用两台振动电机作为激振动源，运用自同步原理，两台振动电机反向转动，使输送机底部平衡架产生往复振动，经过主振簧与导向板簧的作用，带动上部输送槽振动，从而达到输送物料的目的。该机是一种通用输送机械，除用于水泥行业外，还可用于冶金、矿山、化工、电力等行业，是一种理想的新型输送设备。
2、特 点
（1）输送距离长，输送量大，能耗低，噪音小，输送高温物料时不用热态调整。
（2）结构简单、安装方便，磨损小，维修工作量小。
（3）性能稳定、工作可靠，起动、停车快且平稳。
（4）可多点进出料，隔振性能好，库顶库底均可采用。
（5）全封闭结构，做水平料封出料机时，锁风效果良好。
技术性能参数：
1.输送量：50t/h
2.机槽宽度：400mm
3.输送长度：6-30m
4.整机功率：输送长度小于10m时为1.5kw×2
输送长度在10m至20m时为2.2kw×2
输送长度在20m至30m时为3kw×2
5.整机外型（高×宽）：1200×730mm
6.设备重量：输送机每米重量约350kg。
■ TZC系列振动输送机
用途：
TZC系列振动输送机利用封闭式料槽的振动使料槽中的物料从入料口快速输送到出料口，可以用来输送粉状或块状、常温或高温的各种物料。
TZC系输送机的料槽截面可以做成敞开式、封闭式、圆形、矩形、梯形等多种型式。料槽的进料和出料也可根据需要制成一点进料、一点出料，一点进料、多点出料，多点进料、一点出料等多种型式。
TZC系列输送机料槽使用橡胶弹簧支承，依靠固定在料槽两侧的两台振动电机的自同步运转，使料槽产生直线振动。该系列输送机在过共振区工作，故振幅稳定，安装调整容易。
在输送长度不大于10m的情况下，该系列振动输送机具有结构简单、工作可靠、能适应多种物料、无粉尘污染、维修方便等优点，已广泛用于冶金、矿山、煤碳、建材、化工、粮食、玻璃等行业。
物料输送距离超过10m时，可用多台TZC系列输送机连接起来输送。
TZC系列输送机也可制成上振式，将振动电机配置在料槽的上方，振动电机的安装精度易于保证，拆装也比较方便。
■ DZS系列电机振动输送机
DZS系列电机振动输送机利用固定在槽体上两台相同的振动电机做相反方向自同步旋转，振动电机所带的偏心块在旋转时各个瞬间位置所产生的离心力之分力沿抛掷方向作往复运动，使整个输送槽沿激振力方向作周期性往复振动，物料在槽体内沿直线方向作抛物线运动，物料从入料端落入槽体后，迅速前进，从而达到运输物料之目的。本机可以用来输送块状、颗粒状或粉状、常温或高温的各种物料。该系列振动输送机具有结构简单、重量轻、噪音低、工作可靠、无粉尘污染、安装维护方便等优点。广泛应用于冶金、矿山、煤炭、建材、化工、粮食、玻璃、陶瓷等行业。
DZS系列电机振动输送机有敞开式、封闭式两种，料槽横截面可以做成圆形、矩形和梯形等多种型式。料槽的进料和出料也可根据需要制成一点进料、一点出料，一点进料、多点出料，多点进料、一点出料等多种型式。输送距离较长时可用多台输送机连接起来输送。
技术参数：
■ GZS型惯性振动输送机
用途和特点
惯性振动输送机用于输送各种粒状、中等块度以下的非粘性物料（含水量小于5％）。最适宜输送高磨耗、高温度（300℃以下）物料。如水泥熟料、烘干热矿渣、砂等。建材、冶金、化工等行业均可采用，是一种新型振动输送设备。
有如下特点：
1.输送量大、重量轻、电耗低;
2.负载特性好。机槽振幅受电压波动对输送量的影响很小；起动快，在满载超载情况下均能正常起动；
3.结构简单，调试容易，磨损件少，维修量少;
4.安装方便。不需专用地基和地脚螺栓，便于移动位置;
5.隔震性能好,便于多点进料和卸料，故适宜水泥熟料及矿渣库顶输送；
6.可以全封闭。
技术参数表：
|
型号 |
输送量（t/h） |
额定振幅（mm） |
电机功率（KW） |
电机转速（rpm） |
设备重量（kg） |
| GZS400-4.7 |
≤50 |
5 |
1.5 |
1410 |
～1400 |
| GZS400-5.7 |
≤50 |
5 |
1.5 |
1410 |
～1550 |
| GZS400-6.7 |
≤50 |
5 |
1.5 |
1410 |
～1950 |
| GZS400-7.7 |
≤50 |
5 |
1.5 |
1410 |
～2100 |
| GZS650-4.7 |
≤100 |
5 |
2.2 |
1430 |
～2650 |
| GZS650-5.7 |
≤100 |
5 |
2.2 |
1430 |
～2800 |
| GZS650-6.7 |
≤100 |
5 |
3.0 |
1430 |
～3200 |
| GZS650-8.7 |
≤100 |
5 |
3.0 |
1430 |
～3500 | ■ DZF、ZDZ-B/L系列电磁振动输送机
DZF、ZDZ-B/L系列电磁振动输送机广泛应用于冶金、建材、煤炭、轻工、机械、粮食等各行业中，用于扰小块状、粉状物料均匀连续地输送；也适用有毒、飞扬物料的输送。本机可以多节刚性连接，按工艺设计要求，满足多点进料、排料。并可用于自动控制流程中实现生产流程自动化。
本机具有结构简单、安装方便、不需润滑、维护方便；耗电少、磨损少、耐温、使用寿命长，并可无级调节输送量等特点。
技术性能：
|
规格型号 |
生产率t/h |
给料
粒度
mm |
频率min-1 |
电压V |
承受温度 ℃ |
槽宽mm |
输送机长度 m |
配电振器 |
|
规格 |
功率kw |
长度m/节 |
|
B/L300 |
10 |
50 |
3000 |
380 |
＜250 |
300 |
3-25 |
DZ4 |
0.45 |
2.5-3 |
|
B/L400 |
15 |
60 |
3000 |
380 |
＜250 |
400 |
3-25 |
DZ4 |
0.45 |
2.5-3 |
|
B/L500 |
20 |
80 |
3000 |
380 |
＜250 |
500 |
3-25 |
DZ5 |
0.65 |
2.5-3 |
|
DZF420/180 |
15 |
70 |
3000 |
380 |
＜250 |
420 |
3-25 |
DZ5 |
0.65 |
2.5-3 | ■ ZC系列垂直振动输送机
ZC系列垂直振动输送机是一种新型的垂直振动输送设备，广泛应用于冶金、煤炭、化工、建材、粮食、机械、医药、食品等行业。用于粉状、颗粒状物料的垂直提升作业，也可对物料进行干燥、冷却作业。
特点：
以振动电机作为激振源，与其它类型的输送机、斗式提升机等相比具有以下特点：
（1）占地面积小，便于工艺布置。
（2）节约电能，料槽磨损小。
（3）噪音低，结构简单，安装、维修便利。
（4）物料可向上输送，亦可向下输送。
结构与工作原理：
ZC系列垂直振动输送机的驱动装置振动电机安装在输送塔下部，两台振动电机对称交叉安装，输送塔由管体和焊接在管体周围的螺旋输送槽组成，输送塔座于减振装置上，减振装置由底座和隔振弹簧组成。
当垂直输送机工作时，根据双振动电机自同步原理，由振动电机产生激振力，强迫整个输送塔体作水平圆运动和向上垂直运动的空间复合振动，螺旋槽内的物料则受输送槽的作用，作匀速抛掷圆运动，沿输送槽体向上运动，从而完成物料的向上（或向下）输送作业。
主要技术参数：
|
型号 |
输送高度
(mm) |
输送量 (t/h) |
物料粒度
(mm) |
振幅 (mm) |
电机型号 |
供电电压
(V) |
电机功率(kw) |
振动频率(min-1) |
整机重量
(kg) |
揉搓制动控制箱 |
|
ZC-1500 |
1500 |
0.6 |
0～30 |
0～4 |
ZG410 |
380 |
2×0.75 |
1450 |
400 |
GK-15 |
|
ZC-2000 |
2000 |
1.2 |
ZG415 |
2×0.75 |
500 |
GK-15 |
|
ZC-3000 |
3000 |
2 |
ZG618 |
2×1.1 |
960 |
700 |
GK-30 |
|
ZC-4000 |
4000 |
4 |
ZG625 |
2×1.5 |
1000 |
GK-30 |
|
ZC-4500 |
4500 |
4 |
ZG625 |
2×1.5 |
1200 |
GK-30 |
|
ZC-5000 |
5000 |
5 |
ZG636 |
2×2.2 |
1450 |
GK-60 |
|
ZC-6000 |
6000 |
5 |
0～60 |
ZG636 |
2×2.2 |
1800 |
GK-60 | ■ GZXG系列管式电磁振动输送机
GZXG系列管式电磁振动输送机广泛应用于冶金、煤炭、化工、建材等行业中，把小块状、颗粒状、粉状等散体物料连接均匀地输送。对于粉状物料和有毒挥发性物料的连续输送较为适宜，并能承受200℃以下物料的输送，本机可以多节刚性连续同步输送，按工艺设计要求，满足多点进料和排料。
本机具有结构简单，安装方便，不需润滑，使用寿命长，耗电少等优点。本机采用可控硅半波整流控制线路，可以无级调节输送量，实现生产流程的集中控制和自动控制。
技术参数：
|
规格
型号 |
生产率t/h |
给料粒度 mm |
频率min-1 |
电压V |
管体直径
mm |
输送机长度m |
配电振器 |
|
规格 |
功率kw |
长度m/节 |
|
GZ3G |
10 |
60 |
3000 |
220 |
250 |
2-10 |
GZ3 |
0.2 |
2-2.5 |
|
GZ4G |
15 |
70 |
3000 |
220 |
300 |
2.5-12 |
GZ4 |
0.45 |
2.5-3 |
|
GZ5G |
20 |
80 |
3000 |
220 |
340 |
2.5-12 |
GZ5 |
0.65 |
2.5-3 | ■ JZCS系列电机振动垂直输送机
用途和特点
本机对一切颗粒状、块状、粉状的固体物料(粘度不大)都可以输送。因此可广泛用于军工、机械、化工、冶金、矿山、橡胶、塑料、轻工、制药、食品加工、粮食、农牧等行业作为散状物料的提升设备。本机设计结构简单、便于安装和使用维护、能源消耗小、占地面积少，节省投资。本机具有从下向上和从上向下输送物料的功能。按不同的生产工艺要求制成开式或封闭式结构。封闭式输送能防止有害气体和粉尘溢散。根据用户需要，改变本机结构，可以在输送物料的同时，完成诸如冷却、干燥、筛分等工艺过程。
|
