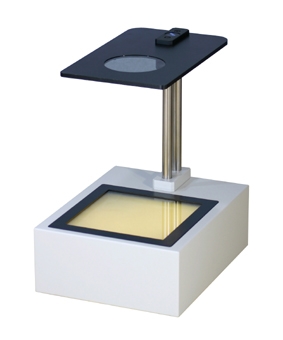

应力仪LSM-4203
适用范围：
l 适合于检测玻璃餐具。
l 包含焊接的玻璃制成品。
l 塑料模具、水晶制品等。
参数：
|
型号 |
LSM-4203 |
|
尺寸 |
W295×D375×H460mm |
|
重量 |
12Kg |
|
测量方法 |
循环偏振光法检测 |
|
测样有效长度 |
W200×D200mm |
|
光源 |
荧光灯30W |
|
电源 |
交流110-240 |
|
附件 |
清洁液1瓶 |
循环偏振光法检测
整个视野将出现黑色。样品置于观测台，存在应力的部位为明亮的白色，没有应力的部位将呈现黑色，和未置样品时同样的黑色。
其中，变为蓝色、绿色、红色等颜色的位置，是应力比较多的集中区。
当应力比较大时，即使旋转样品，应力的分布也不会发生变化。因为检测不受主应力方向的影响。这一点便是循环偏振光法的优势了。

显示图像举例如下：
Circularly Polarized Light Method--循环偏振光方法
|
树脂—流动状态 |
薄膜---不均衡 |
处理后的应力现象 |
模具制品的应力 |
|
 .
样品明显没有应力，呈现与视野等同黑色 |
样品存在轻度应力，呈现微弱白色的区域存在应力。 |
样品存在很大应力，即呈白色的区域。明显比上一图片宽并亮得多。 |
样品在原位置未经旋转。偏光仪传送轴方向的X形区域并未呈黑色，而呈存在应力的白色 |
|
|
样品旋转45°，图案并没有变化
|
|
旋转90°后，图案与在原位置和旋转45°时都相同。 |
|
