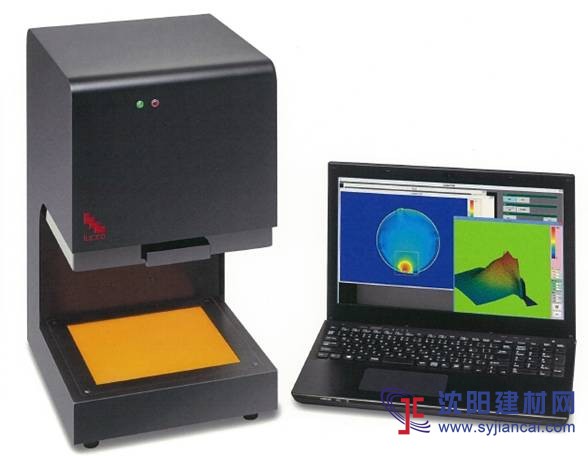

 全自动应力仪PTC-9是全自动检测具有应力与双折射的透明物体内部的光程差和慢轴方向的2次元定量测量装置。
目前，应力和双折射的定量测量主要以肉眼观测的塞纳蒙法仪器为主。最近，本公司研发的，只要手动旋转检偏镜的半自动塞纳蒙法普及。
塞纳蒙法是通过检测者旋转检偏镜，测量部位由最亮变成最暗的状态，定量检测光程差的检测方式。但是，一直是肉眼观测型，根据测量环境和测量者的不同，明亮度的判别会有偏差。另外，半自动测量的精度与肉眼观测相比有所改善，但是测量部位限于图像中特定的一部分。塞纳蒙法没法检测慢轴方向，只能参考感光色法推断。另外观测二次元分布的时候，长时间多次测量的结果有必要绘制图像。
本装置是在直线偏光板和1/4波长板组成的圆偏光板上放置样品的，可以直接开始测量。因此熟练者和初学者没区别，都可以简单进行光程差和慢轴方向的定量测量。另外，不仅可以测特定部位，使用内置CCD相机，每个像素单位都可以测量。因此光程差和慢轴方向可以在显示器上显示2次元图像，分布状态也可以一目了然。
因为连接电脑容易记录测量数据与观测图像。
光源采用高亮度的LED灯，寿命长又省电，所以削减更换光源的时间和运行成本。
测量原理
测量方法采用固定圆偏光板，旋转检偏镜的方法。
光线经过直线偏光+1/4波长板变成圆偏振光，放置有应力的样品，双折射的慢轴快轴间产生光程差，变成椭圆偏振光。然后旋转检偏镜，椭圆偏振光内，偏振光透射轴和平行光以直线偏振光方式通过。此时可以看到通过检偏镜的光强度依据光程差和慢轴方向随着检偏镜角度变化有所变化。全自动应力仪测量一次预定的四个角度有相机拍照，从各个角度的光强度得出偏振光状态（楕圆率和椭圆斜度）。
然后，检测是否放置样品，从各个偏光状态的不同，算出光程差的大小和慢轴方向。
产品规格
型号 PTC-9
外观尺寸（主体） W280ⅹD380ⅹH500mm
重量（主体） 15kg
圆偏光板尺寸 W200ⅹD200
测量空间高度 0-130mm
检测方法 旋转检偏镜法
设定波长 590nm
反复测量精度
（标准偏差） 1nm
测量范围 175ⅹ175mm
有效像素 1100ⅹ1100
光源 高强度LED
电源 AC100～240V 50/60Hz
0.35A
构成 测量主体、PC、电线类
附属品 主体套
对应OS Windows7(32bit)/ Windows8(32bit)
遮光测量
为了遮光，安装了不拉下遮挡框就不能检测的结构。
这样，排除了不必要的光，可以得出稳定的精度。
用途
定量测量玻璃产品的残余应力
检测塑料产品的应力
测量光学薄膜的光程差
检测结晶材料有无应力
关于样品
因为使用590nm的光源，不透光的样品不能检测
另外、透光率低的产品或者因漫反射导致透明度低的样品也不能检测
|
