铰接式生态护坡铰接式防冲刷铺面系统 ,最好在自然稳定的土坡上用。它所能适应的最大坡比为 1:1。该系统由一组尺寸、形状和重量一致的预制混凝土块,用一系列经过每个块体内部的预制孔内的横向绳索相互连接,而形成的连锁型柔性矩阵。压实整平的土基上面铺好符合土质要求的反滤土工布后便可摊铺铰接式生态护坡块。 一、产品规格:
448*438*150(MM) 31KG 448*438*120(MM)
二、铰接式生态护结构组成
铰接式护坡施工的主要组成部分包括:地基土、土工布、铰接式护坡块、线缆。
地基土:坡体土工布以下土区、坡顶和坡底基础土;
土工布:在块体下面铺设土工布,增加渗透性,抑制淤泥的形成;
铰接式护坡块:护坡砖是具有特殊形状要求的混凝土制品,其作用是提供结构的稳定重量和生态景观的效果。
线缆:镀锌的钢缆或聚酯缆绳,连结铰接式护坡块体,增加护坡的整体性。 三、铰接式生态护坡结合了传统柔性护坡系统的优点如:
1、ARMORFLEX铺面系统遇到渠道小规模变形(由沉陷、结冰、滑坡、膨胀土等引起的)时候具有高度的适应性。
2、抗冲刷能力强,高速水流以及其它恶劣环境下保持完整的面层,不让下面的土体被侵蚀。
3、具有其它柔性铺面材料所有的优点如空隙率高,透水性好,各独立块之间和单块内的空隙内可以植草,能美化环境的同时形成自然坡面改善生态环境。

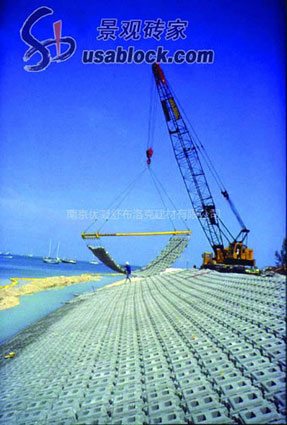

4、施工简便:新旧堤防都能用,可以人工铺设也可以采用机械化施工,并可以 在水下施工。
5、最陡的边坡坡度可达1:1,并且可以在高速水流引起的高切应力下安全地工作。
6、块体本身强度、密实度高,具有很强的抗冲击能力。
四、铰接式护坡的施工步骤
1、坡面整平;
2、铺设土工布;
3、铺设铰接式护坡砌块;
4、填缝;
5、植草;
五、应用范围: 河道、海岸、湖泊、水库、渠道、港口、航道等护砌工程,也可用于各类隧道、大型管道、桥墩、海底结构物、国防等保护工程 |
