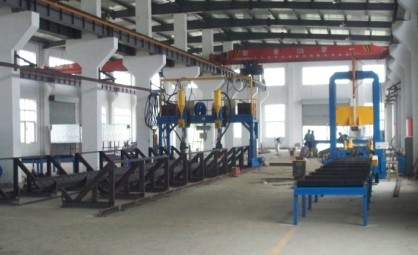

 LHA型龙门式焊接机
l
1）、主要技术参数：
l 适用工件翼板宽度：200—800mm
l 适用工件腹板高度：200—1500mm
l 长 度： 4000—15000mm
l 轨 距： 4000mm
l 轨 长： 18000mm
l 焊接速度： 150—2400mm/min
l 焊接位置： 船形焊
l 焊丝尺寸： 3.2—5mm
l 焊剂回收机： 100kg × 2
l 主机功率： 11KW(不含两台埋弧焊机)
2）、性能特点
LHA型龙门式H型钢焊接机是本厂根据H型钢船形焊接的特殊性结合本厂多年研制焊接装备的技术经验而开发成的，具有结构简单可靠、布置合理等优点，其主传动采用进口交流变频器控制双边同步调速驱动，速度稳定，数字显示线速度,可靠性好,并设有三轴机械跟踪导弧机构，上下为气动跟踪，左右旋转为浮动式跟踪，确保焊枪准确对中焊缝。埋弧焊电源设置在龙门架上随车移动，使焊机控制电缆及焊接电缆线短，从而反馈性能好，响应速度快，压降小，焊接电流准确稳定。焊接控制与门架控制一体化联动控制，操作方便可靠，焊臂电缆布线采用进口拖链形式，美观可靠又安全。
3）、供货范围及组成单元
l 门架总成 含：门架、行走机构、横向滑架机构、送丝盘送丝管附件等
l 焊臂及拖板 含：焊臂、电机传动机构、移动机构及其附件各两组
l 导弧装置 含：焊枪、机械调整机构及送丝机等各2组
l 焊剂回收系统含：100KG焊剂回收机、分离料桶、焊剂斗、焊剂回收输送管等
l 电控系统含：电控箱、交流变频器1个、操作盒、照明灯、警示灯等
l 管线系统含：焊机电源线、控制线、焊接电缆、龙门架控制电缆、气源管、挂线滑架等
l 焊接系统 含：MZ-1000埋弧焊机两台（成都）
4）、技术文件
l 整机使用说明书（包括电器原理图、气路图等）
l 变频器使用说明书、焊剂回收机使用说明书、埋弧焊机使用说明书
l 整机合格证
l 发货清单 |
