 1、简 介

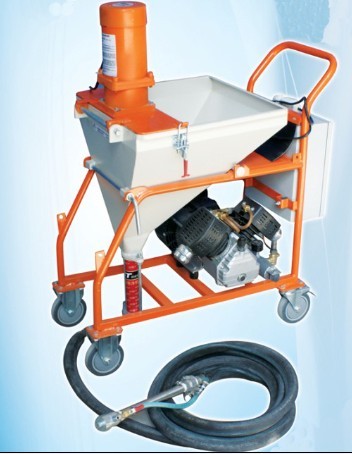

易施特-防水涂料喷涂机，是经过科研人员多年的研究，反复改良的成果，已取得外观专利和新型实用专利，易施特的出现是防水施工的一次革命。易施特是由空气压缩机、储气罐、搅挤机、浆料挤出泵和喷枪等装置所组成，通过气动以及机械传动相结合的原理，达到又快又好的喷涂效果。
该机器操作简单、使用便捷，在施工过程中能有效降低建筑工人涂刷时繁重的体力和劳动强度，大幅提高工作效率。特别是在施工难度比较大的墙面、顶板等施工面上，能有效避免涂料在常规施工过程中滴滴撒撒的现象，能有效的保持施工现场的整洁及节省了材料，更能体现易施特独特的特性。
它应用领域十分广泛，不但可以喷涂水泥基渗透结晶、单、双组份聚氨酯、JS等防水涂料，而且还可以喷涂流态、膏状等合成流动非快速凝固浆料。
工作电压：
220V/50HZ
功 率：
3KW
工作压力：
5-8Mpa
喷涂平面扬程：
≤50m
喷涂垂直扬程：
≤20m
喷嘴口径：
φ4mm φ6mm φ8mm
喷涂工作面：
φ0.5 ▬φ0.8m
喷射距离(喷嘴至工作面)：
0.8m-1.5m
喷涂量：
0-500L/h
整机重量：
80kg±5kg
2、警告及注意事项
一、设备操作注意事项
1、使用前确认现场交流电压为220伏单相电，同时必须装有接地装置。
2、外接电源线需3芯4平方—6平方电线配插座，否则会影响空压机的正常启动。
3、开机前必须检查空压机机油含油量，最少达到油面窗二分之一高度，建议使用32#机油。
4、当喷涂时，切勿将手指、手掌或身体的任何部位接触喷嘴。
5、严禁将喷枪口对着自己或他人及有安全隐患的位置。
6、在进行任何有关设备的维修和保养前，请先确认储气罐内已无气压。
7、清洗时，请勿使用强酸碱之类溶剂，以免减少料管及浆料挤出泵的使用寿命。
二、施工现场注意事项
1、请在通风良好及照明充足的场所施工。
2、勿在有火花及可燃物的区域施工。
3、搅挤机调速不得太快且不能空转，同时料斗里必须要有料的情况下才可工作。
4、如遇到喷嘴堵塞，处理方法请参照《故障原因及解决方案》中的第八条。
5、如发生漏电保护器跳闸，不得私自拆除，应查明原因后再送电。
6、喷涂施工时严禁吸烟，同时配备相应的防护设施。（如眼镜、口罩、防滑鞋等）
3、友情提醒
感谢您购买本公司产品，在您即将开机使用前请务必确认您已详细阅读易施特防水涂料喷涂机的说明书以及所有装配已安装到位。请按下列步骤操作！
确认现场电压为单相220V，确认插线板（拖线板）：20米之内使用3芯（带接地线）4平方国标电缆，20米至100米之内使用3芯（带接地线）6平方国标电缆。如果现场电压不能保证其稳定性，建议电压在低于200v或者超过240v时采用电源稳压器。
1、 施工前必须检查现场是否有接地线，不得以任何借口不接地线。
2、 首次使用喷涂机，必须使用清水调试，对喷涂机性能有了初步的了解，并能够熟练操作后，才能进行真正的防水涂料喷涂施工。
3、 料斗内加入2/3清水，打开喷枪上的气阀开关，空压机起动，缓慢拧动电箱面板上的调速旋钮，搅挤机运转后，待水经过料管到达喷枪口，根据喷涂要求调准好搅挤机的挤出量和出气量，达到雾状效果喷涂施工。这样反复几次对喷涂机进行操作，达到熟练掌握“易施特防水涂料喷涂机”性能，方可正式防水涂料施工。
4、 待料斗内清水即将没有时，关闭喷枪上的阀门开关，搅挤机调速旋钮归零，将所要喷涂的涂料倒入料斗内。
5、 将喷枪上的阀门开关打开，空压机运转，再将调速旋钮缓慢拧动，待料到达喷枪口，喷涂作业开始。（操作流程与方法和第3条类似）
切记：
1、 调速旋钮刚开始喷涂不能过快或者急加速扭动，以免发生枪头堵塞。喷涂油性材料选择使用6号或8号枪嘴（中号或大号）。
2、 料斗内禁止在没有料的情况下运转，否则搅挤泵在运转不超过5分钟就会损坏报废。
3、 喷涂油性材料清洗机器时，待溶剂清洗完毕后切勿将残余溶剂囤积在料斗内，应全部排空，而后在料斗内加入清水循环2遍（避免溶剂对浆料挤出泵橡胶定子的伤害），最后料斗内留少量水（10-15cm）。
4、 易施特防水涂料喷涂机保修范围：搅挤机6个月，空压机6个月，电气控制箱6个月，其余均不在保修范围。
友情提醒
公司为您进行远程技术指导及咨询服务（18015678849许工），您所购买的易施特防水喷涂机价格不含上门服务指导费，如需上门服务根据公司相关规定，费用双方确认后。将费用汇入公司账户后，公司再根据事务安排确认前往人员及时间。
4、操 作
一、工作原理
喷涂机通过储气罐内的气体排空使空压机运转，而空压机运转以后，搅挤机的控制器获得启动信号，打开控制箱面板上的调速旋钮，搅挤机运转。涂料经过料管，气体经过气管，喷枪装置将输出的涂料与气体共混，达到雾状喷涂效果。
二、喷涂流程
1）气管料管接好（气管接至储气罐气动接头上，料管接至料斗下方出料口）
2）将喷枪接至管子另外一头，喷枪头上安装好喷枪嘴（常用6号）
3）确认搅挤机插头已插入电气箱侧面插座、面板上的正反开关处于“正”的位置，确认后将电气箱内的空气开关拨到“ON”的位置，空压机开始工作。
4）试喷：料斗内加入5—6kg水，通电，打开喷枪上的气压阀，空压机运转，缓缓拧动面板上的调速旋钮，搅挤机运转，待料斗里的水到达喷枪口，正常喷涂开始。如果将喷枪上的气压阀关闭，则空压机停止运转，搅挤机也随即停止。
三、停机
如料斗内即将无料时，倒入该材料的稀释剂（如喷涂水泥基，则使用清水），待喷枪管内残料全部喷完有清水流出后，关闭喷枪上的气压阀，将面板上的调速旋钮复位归零，随后将电气箱内的空气开关关闭即可。
四、日常清洁与保养
清洁和保养程序：必须使用专用清洁球清洗
关闭喷枪上的气压阀，停止送料→②拧掉喷枪枪盖及枪嘴并用该喷涂材料的稀释剂将其洗净→③卸掉与料斗下方的浆料挤出泵连接的送料管，并在送料管管内塞入清洁球（请参考《故障原因及解决方案》第九条），并重新安装好送料管，料斗内倒入该喷涂材料的稀释剂→④打开气压阀，启动搅挤机，循环清洗挤出管内壁，待清洁球挤出喷枪口→⑤确认送料管内壁已洗净，如未洗净，再次循环。→⑥确认洗净后，将送料管卸掉并置放于适当位置。→⑦将搅拌棒与搅挤机连接的弹簧销退出并将搅挤机翻转，取出搅拌棒并清洗干净。→⑧用该喷涂材料的稀释剂清洁料斗后将浆料挤出泵卸掉，将料斗内的污物
排出→⑨用刷子或海绵清洗下出料口弯头处。待洗净完毕后，装好浆料挤出泵以及与搅挤机连接的搅拌棒。→⑨料斗内加入清水，打开气压阀，启动搅挤机，待浆料挤出泵循环反复数次，直至清水。最后在料斗内放入5-10公分存量水。
警告：在清洁球清洗之前，必须确认喷枪嘴已卸掉！
5、故障原因及解决方案
空压机故障
1、插上插头，打开空气开关，空压机不运转？
原因分析：
A、插座里没电。解决：用万用表或电笔测量插座内是否有电。
B、漏电保护插头损坏。 解决：漏电保护插头插入插座后看插头上指示灯是否亮起，如不亮，请更换。
C、空压机出现“呜~~~~~”的声音，不运转。
解决：检查空压机侧面的油面窗，含油量是否过低。
将空压机的风叶罩卸下，看风叶是否能够盘转，如不能盘转，则说明空压机电机与汽缸曲轴连杆并死。待空压机冷却以后注入少许空压机机油，注油量不超过油面窗1/2为宜。再次盘转风叶，如还不能盘转，则空压机已损坏，需更换。
2、插上插头，打开空气开关，空压机非正常运转？
注释：所谓“非正常运转”是指通电后空压机出现“突、突、突”或者“呜~~~~~” 的声音，出现这种情况，请立即关闭电源，否则会烧坏空压机电机。
原因分析：
A、电压太低。 解决：检查现场电压，使用合适的电源。
B、拖线板线太细。 解决；请使用4—6平方电缆线。
C、压力阀故障。 解决：调速旋钮归零，先将喷枪上的气压阀打开，拨动储气罐上方接线盒侧面的拨杆，在“OFF”和“AUTO”间来回拨动。正常位置处于“AUTO”状态。
3、正在施工时，空压机突然停止运转？
原因分析：
A：长时间低电压运转导致空压机电机过度发热，空压机热保护按钮（空压机线盒旁红色按钮）弹出。
解决：调速旋钮归零，关闭空气开关，将红色热保护按钮复位。合上空气开关，空压机起动。B：检查喷枪嘴枪盖内有积料堵塞气孔，导致出气不畅，空压机时转时停或者不转。
解决：调速旋钮归零，关闭电气箱内空气开关，将储气罐下方气压阀打开泄压，将喷枪上的枪盖拧掉，清理喷枪嘴。
搅挤机故障
4、正在施工时，空压机运转正常，搅挤机不转？
原因分析：
A：检查电气箱内搅挤机控制器上的绿色指示灯是否亮起，如不亮，说明搅挤机控制器无电源，检查
搅挤机控制器上的保险管是否熔断，如有请更换。
B：检查搅挤机插头以及搅挤机接线盒内线头是否脱落，如脱落，将其拧紧。
C：检查调速旋钮连接至搅挤机控制器的三根连接线是否松动，脱落，如脱落，将其拧紧。
D：调速旋钮损坏，如有，请更换。
E：面板上的正反开关是否处于“停”的位置，如有，请拨至“正”的位置。
5、空压机运转正常，搅挤机控制器绿灯常亮，搅挤机不转？
原因分析：
A：当扭动调速旋钮时查看电气箱内搅挤机控制器绿灯上方的红色指示灯是否亮起，如不亮，则：①调速旋钮损坏②搅挤机控制器损坏（保修期内更换）
B：红色指示灯亮起，搅挤机还是不转，则可能是料斗下方浆料挤出泵并死，导致搅挤机无法将其带动。
解决：将搅挤机下方的弹簧销退出，将搅挤机翻转，再次打开测试是否转动，如可以转动，说明浆料挤出泵并死，卸下将其洗净安装即可。
6、如何清理因喷涂料或杂物堵塞卡住的浆料挤出泵？
首先将浆料挤出泵卸下，将其夹在台虎钳或能使其固定的地方，往转子螺旋口注入少许润滑油，用管子钳夹住转子头，用力扳动使转子旋出，然后将定子清理干净，重新旋入安装好浆料挤出泵即可。
7、搅挤机控制器坏了怎么办？
请在搅挤机控制器拆卸之前牢记接线顺序，并拍照留用，我公司在收到货修复后第一时间将其寄出（只限保修期内）。
8、喷嘴堵塞紧急处置方法？
正常喷涂施工时，遇到喷嘴突然堵塞应立即关闭喷枪上的气压阀，使空压机及搅挤机立即停止，将调速旋钮旋至归零状态。打开储气罐下方的泄压阀，空压机运转，将正反开关先拨至“停”档再拨至“反”档，缓缓旋动调速旋钮，搅挤机转动，使料管内存有的压力反抽排空即可（压力排空的料管能轻松自由弯曲），再将调速旋钮旋至归零状态。随后将喷枪盖拧开，清理喷枪嘴，保持4个出气孔及送料通道顺畅。待清理完毕，重新安装好，将先前的“反”档拨至“正”档位置，再正常喷涂作业。
9、清洗机器时如何将清洁球塞入送料管？
首先将清洁球蘸水使其软化，随后左手大拇指抵住清洁球，右手用螺丝刀将清洁球往管内塞，边塞左手大拇指边抵住，直至清洁球球身完全置于送料管内，将送料管安装好即可。
郑重声明：严格按照《操作及保养手册》规范操作，否则后果自负！ |
