| 详细介绍 |
|
1、应用

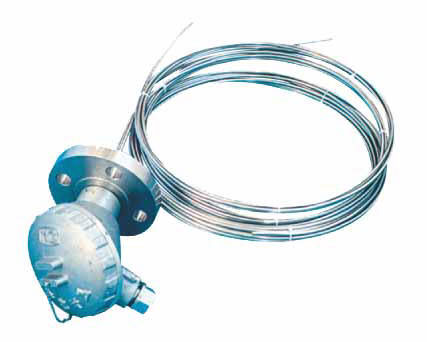

多点热电偶适用于生产现场存在温度梯度不显著，须同时测量多个位置或位置的多处测量。多点热电偶广泛应用于大化肥合成塔、存储罐等装置中。
2、主要技术参数
电气出口： M27X2 ， NPT3/4
热热响时间： ≤ 8S
偶丝直径： Φ 3
防护等级： IP65
3、型号及规格
|
型 号 |
分 度 号 |
测温范围℃ |
测 温 点 数 |
保护管材料 |
|
WRN-230D |
K |
0-1000 |
2-12 |
GH3030 |
|
0-827 |
1Ci18Ni9Ni |
|
WRE-230D |
E |
0-1122 |
1Ci18Ni9Ni |
|
WRN-430D |
K |
0-1000 |
GH3030 |
|
0-827 |
1Ci18Ni9Ni |
|
WRE-430D |
E |
0-1122 |
Ci18Ni9Ni |
1) 热电偶 I 级按协议订货;
2) 多点热电偶保护管其余材质根据协议订货;
3) 多点热电偶外保护管用户应自备
4、安装固定形式
固定螺纹
|
测温点数 |
M |
D |
H |
h |
SW |
d |
|
2—6 |
M27x2 |
￠40 |
28 |
5 |
32 |
￠20 |
|
7—12 |
M33x2 |
￠48 |
33 |
5 |
36 |
￠34 |
固定法兰
|
测温点数 |
D |
D1 |
D2 |
H |
do |
d |
|
2—6 |
￠105 |
￠75 |
— |
5 |
32 |
￠20 |
|
7—12 |
￠115 |
￠85 |
— |
5 |
36 |
￠34 |
5、选型须知 1) 型号
2) 分度号
3) 精度等级
4) 热电偶点数
5) 安装固定形式
6) 保护管材质
7) 长度或插入深度
例：多点热电偶， K 型， 3 点。 L 级，固定螺纹 M27X2,L 1 = 1200,L 2 =1500,L 3 =2000, WRN-220D3I 级 L 1 =1200,L 2 =1500,L 3 =2000, 螺纹 M27x2 | |
