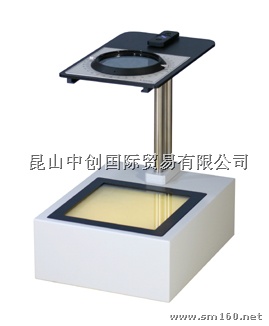

 玻璃定量偏光应力仪PTC-403
适用范围：
l 适合于检测灯等有复杂构造的产品。
l 检测高密度的塑料产品，如隐形眼镜等。
l 检测光学晶体，如氟化钙（萤石）等。
参数：
型号 PTC-403
尺寸 W295×D375×H460mm
重量 12KG
测样有效长度 W200×D200mm
测定空间高度 31-250mm
光源荧光灯 30W
电源交流 220V
附件 应力方向确认棒、清洁液1瓶、波长检板 2个
规格:
1、偏光应力仪光场亮度≥120cd/m2 （荧光灯30W）
2、偏光应力仪偏振元件任何一点的偏振度大于等于百分之九十九
3、该款应力仪偏振场200*200mm
4、偏光应力仪构造：检偏镜和起偏镜之间分别置入1/4波片及全波片（波长为565nm），波片的慢轴与起偏镜的偏振平面成90度
5、检偏镜最上面有旋转角度的测量装置（刻度值为1度，最大测量范围为180度）
检测方法：
1. Crossed Nicols 观测法
2.Sensitive Color Method 感光色检测法
3. SenarmonMethod 补偿法
Senarmont补偿法可以进行应力定量分析检测。打开电源，未放样品整个视野范围是黑褐色的，放入样品，不旋转检偏镜，观测出最亮点即为应力最大点。旋转检偏镜上的刻度盘，直至最亮点变成黑褐色，记录此时刻度盘旋转的角度及该点的厚度，即可用公式换算出应力值。
计算公式：应力＝光程差/(被测点的光路长 * 光弹系数)
Mpa ＝ nm / [cm * (nm/cm)/Mpa] |
